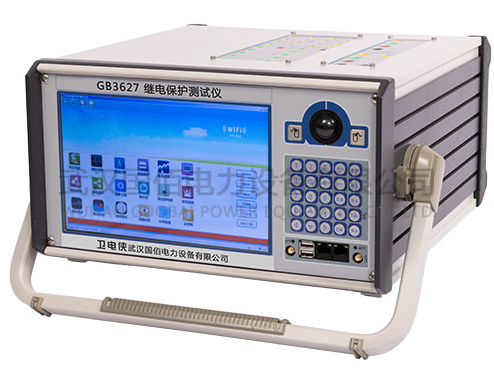

在電力系統的安全穩定運行中，繼電保護裝置是至關重要的防線，而對保護裝置進行精準、高效的測試，則是確保這道防線可靠性的關鍵。面對市場上種類繁多的測試儀器，技術人員在選型時往往需要綜合考量設備的輸出能力、精度、功能性及可靠性。本文將深入解析衛電俠GB3627繼電保護測試儀的技術特點，并通過與傳統或普通型號測試儀的對比，闡明其為何能成為復雜測試場景下的優選方案。

一、 輸出能力與精度：從“滿足基本”到“應對復雜”的跨越

傳統的單相或簡化三相測試儀，在面對現代復雜的保護裝置（如差動保護、備自投、快切等）時，常常力不從心。

?   對比優勢：

?   全相輸出： GB3627提供了標準的12相電壓電流輸出，且每相的幅值、相位、頻率均可獨立精密調節。相比之下，許多傳統設備僅能輸出3相或6相，在模擬復雜故障（如轉換性故障）或測試多繞組差動保護時，需要多次接線、分步測試，效率低下且易引入誤差。GB3627可一次性完成，極大地提升了測試效率和場景還原的真實性。

?   高精度輸出： 其交流輸出精度達0.1%，直流輸出精度0.2%，相位精度0.01°，頻率精度0.001Hz。這一指標遠超常規測試儀的0.5%或更低的精度水平，確保了保護定值校驗的準確性，尤其對于高精度微機保護的測試至關重要。

二、 核心硬件架構：線性功放與高速控制的性能基石

儀器的核心性能取決于其信號生成與放大技術。

?   對比優勢：

?   高保真線性功放 vs. 開關型功放： GB3627堅持采用模塊式線性功放。這與普遍采用開關型功放的普通設備形成鮮明對比。線性功放能提供從大電流到微小電流全程平滑、無畸變、無中高頻干擾的精致波形，而開關型功放在小電流輸出時波形質量較差，且會對試驗環境產生電磁干擾。這對于測試啟動電流小、對波形失真敏感的繼電器（如高精度漏電保護器）尤為關鍵。

?   超高速DSP+FPGA控制： 每周波輸出2400點的高密度波形和18位DA轉換器，使得輸出波形逼近真實電網信號。普通設備通常每周波輸出點數較少（如512點或1024點），在模擬諧波或復雜暫態故障時，波形保真度不足。

三、 功能集成與易用性：從“單一測試”到“系統級驗證”的升級

現代測試不僅要求精度，更要求功能的集成度和自動化程度。

?   對比優勢：

?   閉環回采與故障回放： GB3627具備12通道閉環回采錄波監視功能，可以像示波器一樣實時回采自身輸出的波形，直觀監測失真。配合大容量存儲，可實現故障回放，這一功能在普通測試儀上往往是缺失或簡化版的，對于事故分析和新保護邏輯驗證極具價值。

?   可視化備自投/快切測試： 其備自投測試功能可直接顯示系統主接線圖和開關狀態，測試過程直觀明了。而傳統方法可能需要多臺儀器配合，接線復雜，數據記錄不便。

?   豐富的接口與擴展性： 提供10路開入和8對開出（均可擴展），并內置GPS和獨立可調直流電源。這使其能夠輕松應對縱聯差動保護等需要雙機同步的高級測試場景，而普通設備往往需要額外配置同步時鐘和直流源，增加了系統的復雜性和成本。

?   雙操作模式與堅固系統： 內置工控機（Windows XPE系統）與外部PC操作功能完全一致，提供了靈活性。其模塊式組合結構與等電位靜電屏蔽設計，確保了在惡劣電磁環境下的高可靠性和優異的EMC性能，這是許多結構簡單的通用設備所不具備的。

四、 設計哲學：高集成度與便攜性的統一

在保證了強大功能和高性能的同時，GB3627通過跨專業聯合設計，實現了420×360×210mm的緊湊尺寸和16kg的重量。相較于功能相近但通常體積龐大、結構笨重的傳統測試系統，GB3627在保持高性能的同時，顯著提升了便攜性，非常適合現場移動測試和檢修工作。

總結

對于技術人員而言，選擇一款繼電保護測試儀，本質上是選擇一種測試解決方案。衛電俠GB3627繼電保護測試儀通過其全相高精度輸出、線性功放帶來的卓越波形質量、高度集成的系統級測試功能以及穩定可靠的硬件設計，構建了一個全面超越普通測試儀的技術平臺。

它不僅能夠高效、精準地完成所有常規繼電器的檢定，更能從容應對差動保護、備自投、系統振蕩、故障再現等復雜、大型的自動化校驗任務。在追求測試效率、數據準確性和工作便捷性的今天，GB3627無疑為技術人員提供了一個更強大、更可靠的工具選擇，是進行深度保護系統驗證和科研的理想伙伴。
