引言

在電力系統繼電保護測試與教學實驗中，模擬斷路器是不可或缺的關鍵設備。它直接關系到保護裝置測試的準確性、安全性與完整性。近年來，隨著智能控制技術與數字接口的普及，模擬斷路器也迎來了技術升級。本文將圍繞衛電俠GB8706模擬斷路器裝置展開技術解析，并與傳統模擬斷路器進行多維度對比，以幫助廣大技術人員深入理解其技術優勢與適用場景。

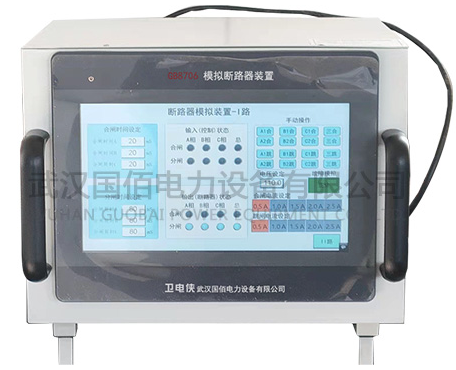

詳細情況請點擊上方圖片查看

一、GB8706模擬斷路器裝置核心特性解析

GB8706是我公司基于ARM單片機與10英寸觸摸屏開發的新型模擬斷路器，具備高精度、高集成與高靈活性等特點，主要技術亮點如下：

1. 智能控制與精準時序

• 跳/合閘時間：可在10–9999ms范圍內任意設置，誤差不超過±2ms。

• 電流控制：跳合閘電流支持1A–5A多檔可調，程序根據動作電壓自動控制，支持多回路并聯以倍增電流輸出。

2. 多路輸出與強兼容性

• 每相提供兩路常開、兩路常閉節點，滿足備自投等復雜邏輯測試需求。

• 支持交/直流24–220V跳合閘電壓輸入，適應多種斷路器類型。

3. 內置高精度程控電源

• 內置DC 10–220V、1kVA程控可調電源，適用于現場無直流電源的工況。

4. 數據通信與便攜設計

• 支持U盤數據導出與RS-485遠程控制，便于數據管理與自動化測試。

• 內置大容量鋰電池，無外接電源時可連續工作10小時以上，適合移動現場使用。

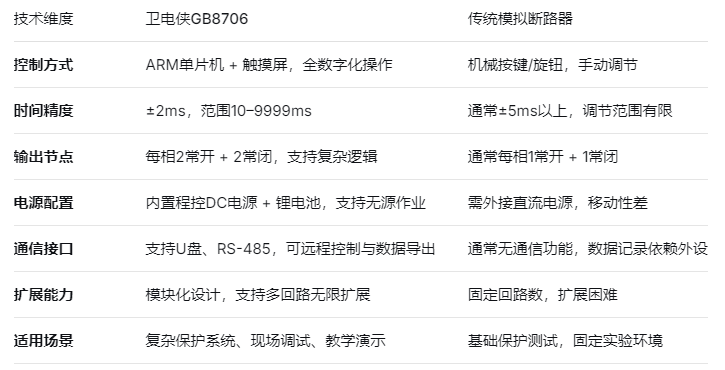

二、GB8706 vs. 傳統模擬斷路器：關鍵技術對比

三、典型應用場景建議

1.繼電保護成套測試
GB8706可與各類微機保護測試儀配合，完成從低壓至高壓系統的完整保護邏輯驗證。

2.備自投（AAT）實驗
其多路獨立輸出與高靈活性，特別適合模擬多開關聯動邏輯。

3.現場調試與教學演示
內置電源與電池設計，使其在無源現場仍能穩定工作，適合移動檢修與培訓教學。

4.多回路并聯測試
通過模塊擴展，可實現多回路并聯，模擬復雜電網結構中的斷路器集群動作。

四、總結

衛電俠GB8706模擬斷路器裝置代表了當前電力測試設備向智能化、模塊化、高精度方向發展的趨勢。其基于ARM與觸摸屏的控制架構、靈活的節點配置、強大的通信能力與便攜設計，使其在技術性能與使用體驗上顯著優于傳統設備。對于從事繼電保護調試、系統集成或電力教學的技術人員而言，掌握并合理選用此類新一代模擬斷路器，將有效提升測試效率與系統可靠性。
