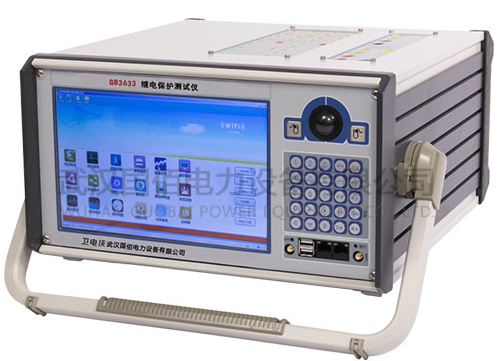

在電力系統繼電保護測試領域，測試儀器的性能與功能直接影響保護裝置的校驗效率和準確性。衛電俠GB3633繼電保護測試儀作為一款集成多通道輸出、高精度測量與靈活操作于一體的專業設備，為現場技術人員提供了可靠的測試解決方案。本文將從技術參數、功能特點及應用場景等方面對該設備進行系統分析，并結合實際使用需求進行探討。

一、多通道高精度輸出能力
GB3633測試儀具備18相電壓電流同步輸出能力，每相電流最大支持40A（六路并聯可達180A），電壓支持120V/80VA（線電壓300V/120VA）。其交流輸出精度為0.1%，直流輸出精度為0.2%，相位精度達0.01°，頻率調節范圍為0–1200Hz，精度為0.001Hz。此外，設備支持2–24次諧波疊加，可模擬復雜波形條件，滿足各類保護裝置的動態特性測試需求。

二、閉環回采與實時監視功能
設備集成12通道閉環回采錄波系統，能夠實時監視輸出波形并記錄波形數據，支持故障回放與波形重現。該功能有助于技術人員直觀判斷輸出信號的失真情況，提升測試數據的可信度與可追溯性。

三、雙操作模式與高兼容性接口
GB3633支持單機操作與外部計算機控制兩種模式，具備完整的鍵盤、鼠標、USB及網絡接口，可連接打印機、U盤等外設。其10路開入量與8對開出量接口均支持擴展，兼容空接點與0–250V電位接點，適應不同現場接線需求。

四、高可靠性結構與防護設計
采用模塊化組合結構與等電位靜電屏蔽技術，設備在電磁兼容性（EMC）與絕緣性能方面表現良好。內置獨立可調直流電源（DC110V/220V），適用于現場輔助供電。整機重量為18kg，體積緊湊，便于攜帶與現場部署。

五、在繼電保護測試中的應用
該測試儀適用于電流、電壓、阻抗、差動、頻率、快切、各自投等多種保護功能的校驗，支持三相差動測試與系統振蕩模擬。借助GPS接口，還可實現雙機同步測試，完成光纖縱聯差動等復雜試驗。

總結
衛電俠GB3633繼電保護測試儀以其多通道同步輸出、高精度采樣、靈活操作與良好的便攜性，為電力系統保護裝置的測試與驗證提供了有效工具。技術人員可結合具體保護邏輯與現場條件，充分發揮其功能優勢，提升測試效率與數據可靠性。
