一、引言

在電力系統二次設備運維、調試及現場檢修中，繼電保護測試儀是必不可少的工具。隨著智能電網和配網自動化的發展，對測試設備的便攜性、多功能性和可靠性提出了更高要求。衛電俠GB7537手持式繼電保護測試儀（以下簡稱“GB7537”）作為一款新型高端檢測設備，以其輕量化設計、高精度輸出和靈活的控制方式，在同類產品中展現出顯著優勢。本文將從技術參數、功能特點及實際應用等角度，對GB7537進行深入剖析，并與傳統臺式測試設備進行對比。

二、核心參數與技術性能分析

1. 供電與便攜性

GB7537采用內置11200mAh大容量鋰電池供電，支持DC16.8V適配器充電，連續工作時間大于4小時，待機時間超過8小時。主機重量≤2.5kg，尺寸為270mm×190mm×60mm，相較于傳統臺式設備（通常重達10kg以上），極大提升了外出作業的便捷性。

2. 電壓電流輸出性能

?   電壓輸出：4路相電壓0～130V AC，線電壓0～250V AC，精度0.2級，負載功率＞30VA。

?   電流輸出：3路0～12.5A AC，精度0.2級，負載功率＞30VA。

?   同步性：電壓與電流同步性＜20μs，響應時間＜100μs，優于多數傳統設備，適用于高精度時序測試。

3. 頻率與相位控制

輸出頻率范圍10～1000Hz，分辨率0.001Hz；相位范圍±360°，誤差＜0.2°，分辨率0.1°，滿足各類保護裝置的頻域和相角測試需求。

4. 開入/開出量配置

?   2對開入量，支持0～250VDC或空接點自動識別；

?   2對開出量，空接點不分極性，電氣隔離設計，便于模擬保護出口動作。

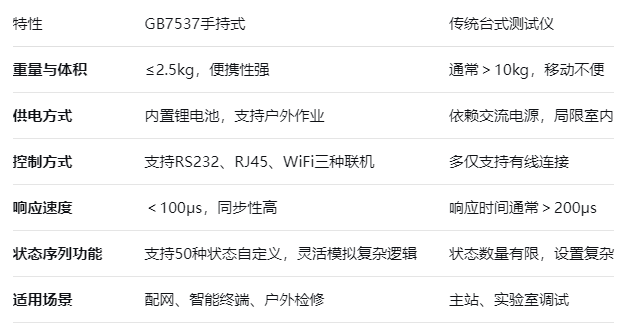

三、與傳統臺式測試儀的對比優勢

四、典型應用場景詳解

1. 智能終端保護邏輯驗證

GB7537具備“電壓電流菜單”和“狀態序列菜單”，可模擬過流、零序電流、電壓保護等動作邏輯。例如，在配網FTU（饋線終端單元）調試中，可通過狀態序列設置多時段故障電流，驗證保護動作的正確性與時效性。

2. 戶外移動檢修

憑借其輕小設計與長續航能力，GB7537特別適用于變電站、軌道交通牽引供電等現場檢修。技術人員可通過WiFi連接平板電腦進行遠程控制，提升操作安全性與效率。

3. 教育培訓與廠家調試

支持手控試驗與狀態序列自由定制，適合用于繼電保護教學、綜保廠家出廠調試等場景，具備高度的靈活性與可重復性。

五、總結

衛電俠GB7537手持式繼電保護測試儀在輕量化、多功能、高精度等方面實現了技術突破，尤其適合當前電力系統運維向“移動化、智能化”發展的需求。相比傳統設備，其在戶外適應性、操作便捷性和復雜邏輯測試能力上具有明顯優勢，是電力二次設備調試人員值得信賴的新型工具。
