在電力系統中，交流斷路器的級差配合是確保配電系統可靠運行的關鍵環節。級差配合不當可能導致越級跳閘，擴大故障范圍，甚至引發系統癱瘓。針對這一需求，衛電俠GB2251交流斷路器級差配合測試儀應運而生，成為現場運維人員高效、準確完成保護電器校驗的重要工具。本文將從技術參數、功能特點及實際應用等角度，對該設備進行深入剖析。

一、核心性能參數解析

GB2251測試儀適用于AC110V、220V、380V等多種電壓等級的交流電源系統，具備寬泛的電流測量范圍（0–8000A）和高精度采集能力。其電壓精度達0.5%，電流精度為1%，預估精度控制在5%以內，能夠滿足現場高精度測試的需求。

該設備采用24位高分辨率錄波，支持測試前后各半個周期的波形記錄，可清晰捕捉開關分斷過程中的燃弧時間、熄弧時間等關鍵參數。在安全機制上，設備設有三重保護：可控硅保護、時間繼電器延時保護、手動急停保護，有效保障測試過程的安全可控。

二、功能特點與技術優勢

1. 高性能硬件架構

設備搭載32位168MHz高速微控制器，配合1M采樣速率的高精度ADC芯片，確保信號采集的實時性與準確性。硬件過零觸發技術的應用，避免了對交流開關的沖擊，延長了設備壽命。

2. 全面的測試能力

?   金屬性短路模擬：真實模擬相線、相相等多種短路類型，驗證斷路器級差配合可靠性；

?   漏電保護測試：支持漏電開關的漏電流跳閘試驗；

?   三相電壓不平衡檢測：輔助診斷系統電壓質量問題；

?   回路電阻與短路電流預估：提前評估測試條件，提升操作效率。

3. 智能化與便捷性

?   圖形化操作界面：直觀顯示電流、分斷時間及波形曲線；

?   數據庫管理功能：測試記錄可導出為Excel或Word報告，便于存檔與分析；

?   參數記憶與快速測試：支持常用參數預設，減少重復設置，提升工作效率。

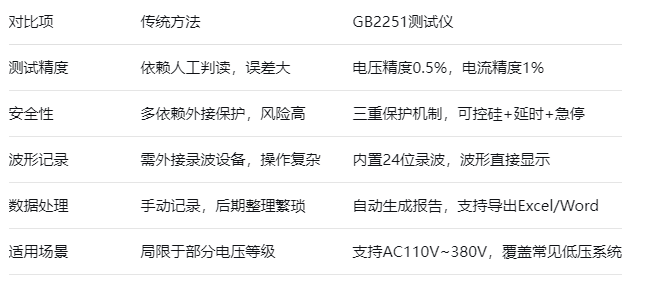

三、與傳統測試方法的對比

四、應用場景與運維價值

GB2251測試儀特別適用于變電站、工礦企業、商業配電系統等場合的現場校驗。其便攜設計（尺寸492×490×210mm，重量25kg）方便運維人員攜帶至不同站點，快速完成多回路、多級斷路器的配合校驗。

通過準確的短路電流與動作時間測量，該設備能夠有效避免因保護定值不匹配導致的越級跳閘，提升直流系統乃至整個電網的運行可靠性。

結語

衛電俠GB2251交流斷路器級差配合測試儀以其高精度、高安全性與智能化的設計，為電力現場運維提供了一套完整、可靠的測試解決方案。尤其在三重保護機制、波形記錄與報告生成等方面的優勢，使其成為技術人員進行斷路器級差配合校驗的首選設備。建議在今后系統巡檢與定檢中推廣使用，以提升配電系統保護的精準性與響應效率。

建議：在實際使用中，應結合具體開關型號與系統參數預設測試條件，充分利用設備的“快速測試”功能，以進一步提升現場工作效率。
