產品簡介 Product Introduction

GB3194交直流試送儀根據“微差雙向補償并聯諧振”原理，采用邊緣算法，采用 AI 智能技術與邏輯電路融合，準確定性判斷配電線路各種接地故障，對隱性故障也能快速判斷，包括絕緣子、避雷器等隱患故障，提高線路搶修效率。最高可對線路輸出 6kV 的交流電壓，智能判斷線路是否滿足送電條件；同時解決了線間短路故障及斷線故障準確判斷問題。還具備直流試送的功能，具輸入的是一個與運行電壓等效的電壓，對線路無任何破壞，得出的是一個定性結果，通過直流發生器能輸入 8 千伏直流電壓，沒有產生漏電流。說明此段配電線路能正常送電;直流輸入過程中，產生漏電流，說明此段配電線路有故障。

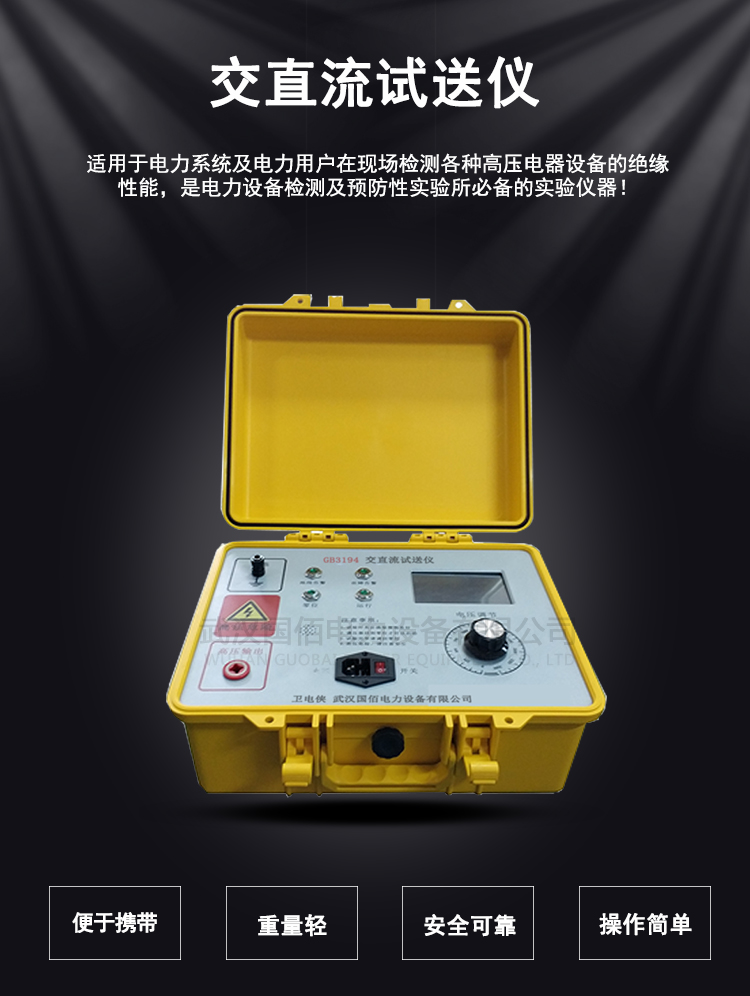

GB3194交直流試送儀適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性實驗所必備的實驗儀器！

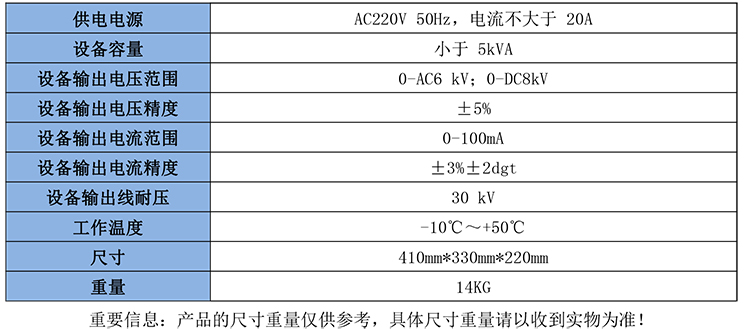

產品參數 Product Parameters

優勢特點 Advantage characteristics

1. 顯示功能

1) 信號發生裝置具備實時顯示輸出電壓、輸出電流信息

2) 信號接收器實時顯示異頻電流、鉗表電壓、本機電壓信息

3) 信號發生裝置具備運行指示燈、零位燈、故障告警燈、地線告警燈；采集器具備運行指示燈與充電指示燈；接收器具備充電指示燈。

4) 信號發生裝置具備實時顯示當前日期與溫濕度，當電流超過設定值時，顯示有接地標識。

2. 設定與告警功能

1) 信號發生裝置具備以下設定功能包括：電流整定值、電壓門限、時間整定值、 過流保護值、恒流門限、GPS 授時等設置功能。

2) 信號接收器具備以下設定功能包括：背光開啟與關閉、電流門限設置、地址設置等。

3. 信號發生裝置具備以下告警功能：

1) 當線路有接地故障時，語音提示線路有接地。

2) 當線路正常沒有故障時，語音提示線路正?？梢运碗?。

3) 具有請接地線語音提示功能。

4) 當調壓器不在零位時，不啟動測量，無法輸出。語音提示不在零位。

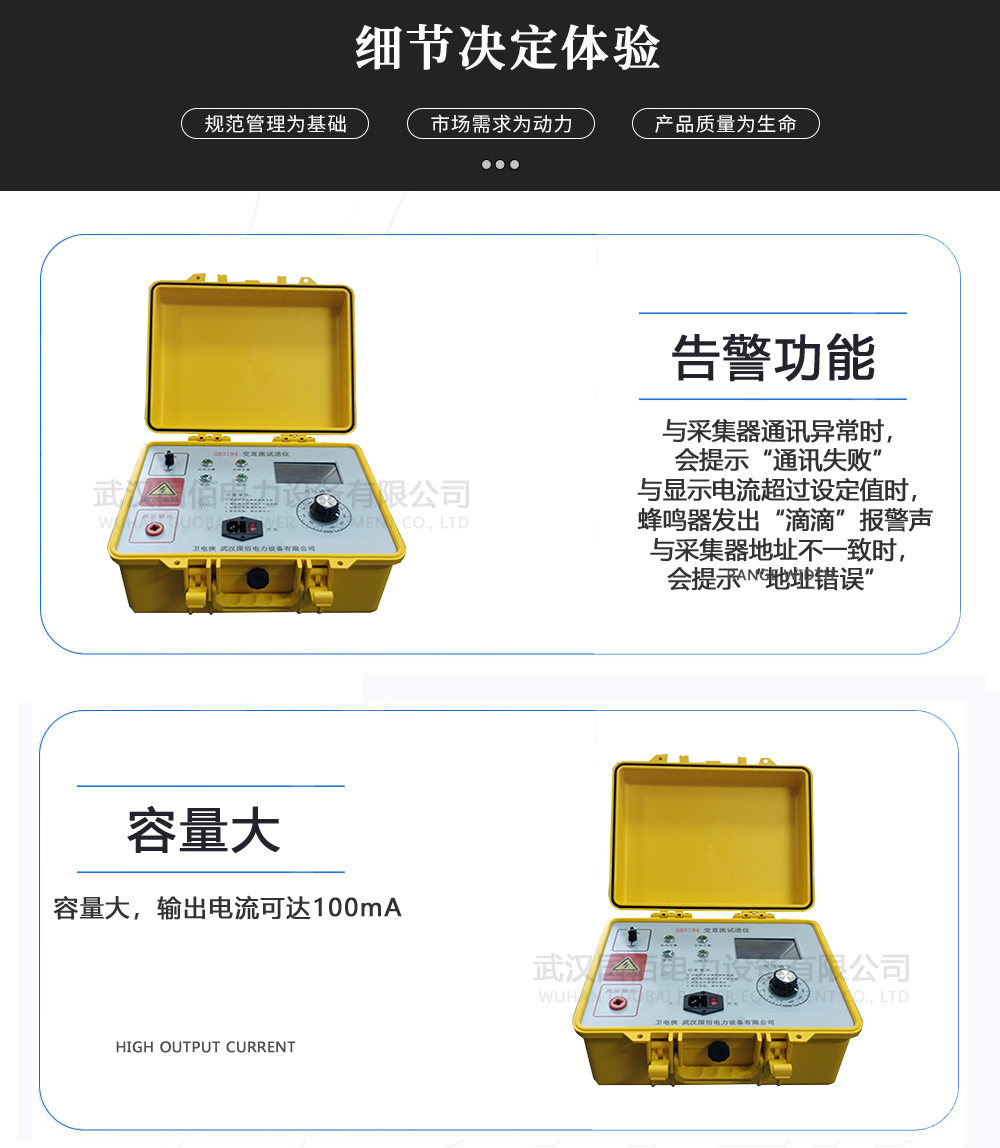

4. 信號接收器具備以下告警功能：

1) 當與采集器通訊異常時，會提示“通訊失敗”

2) 當鉗表與本機電量過低時，界面提示欠壓

3) 當顯示電流超過設定值時，蜂鳴器發出“滴滴”報警聲

4) 當與采集器地址不一致時，會提示“地址錯誤”

5. 具備的功能

1) 儀器具有對配電線路故障查找、線路交流試送功能：最高可對線路輸出 6kV的交流電壓，智能判斷線路是否正常，是否滿足送電條件。

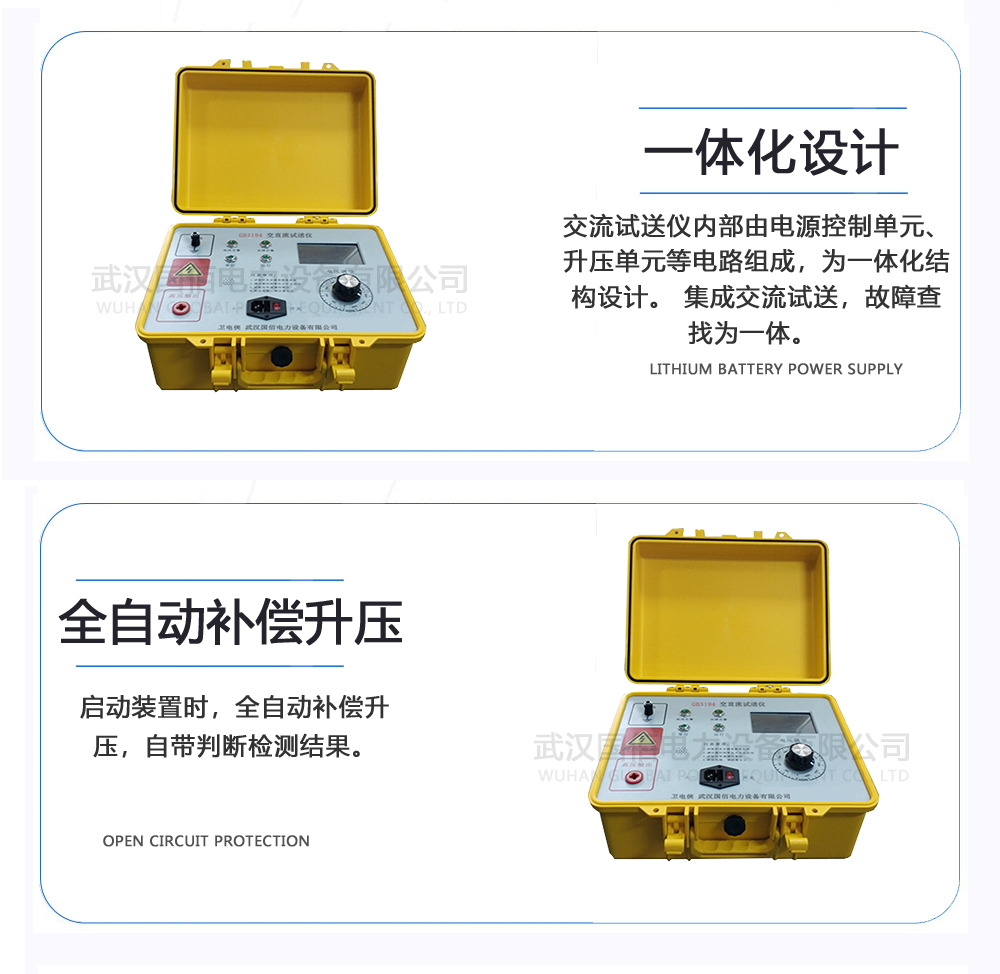

2) 交流試送儀內部由電源控制單元、升壓單元等電路組成，為一體化結構設計。 集成交流試送，故障查找為一體。

3) 測試故障線路不需要拆解和改動、不需拉開電壓互感器和高計設備就可以進行試送試驗及故障排查。

4) 采用“相不對稱”檢測算法，比較電流瞬時變化量做判據，可以顯示測試數據結果，確定故障點。

5) 啟動裝置時，全自動補償升壓，自帶判斷檢測結果。
