產品簡介 Product Introduction

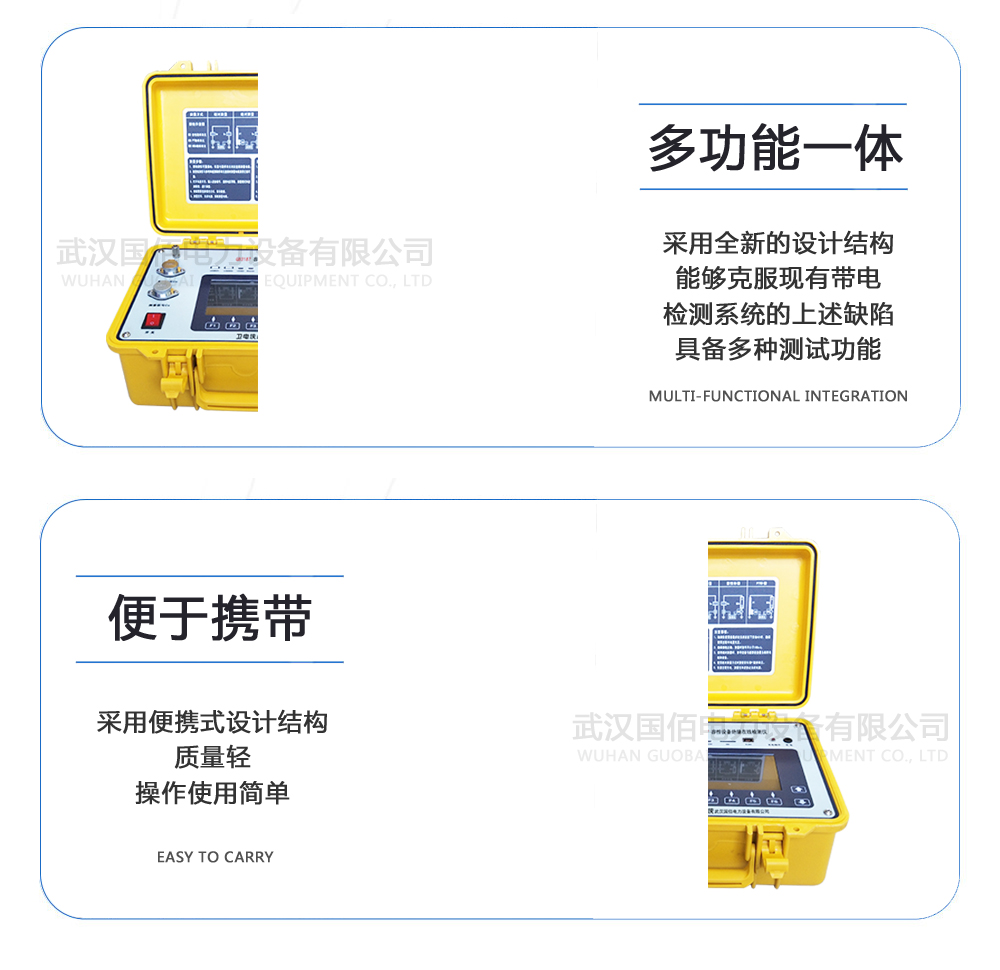

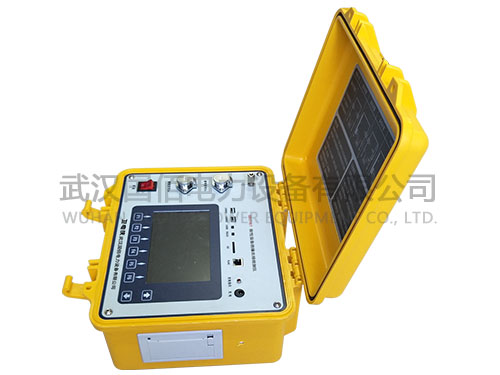

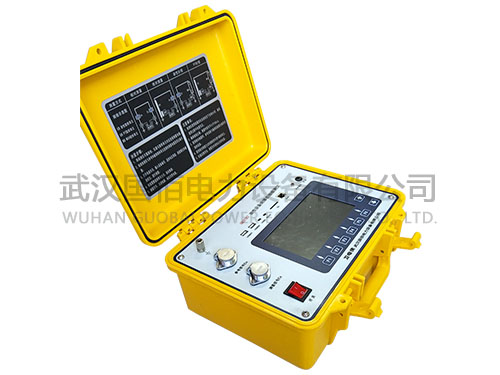

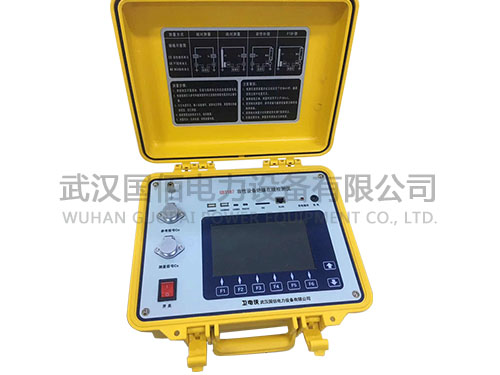

GB3187容性設備絕緣在線檢測儀采用全新的設計結構，能夠克服現有帶電檢測系統的上述缺陷，具備多種測試功能。

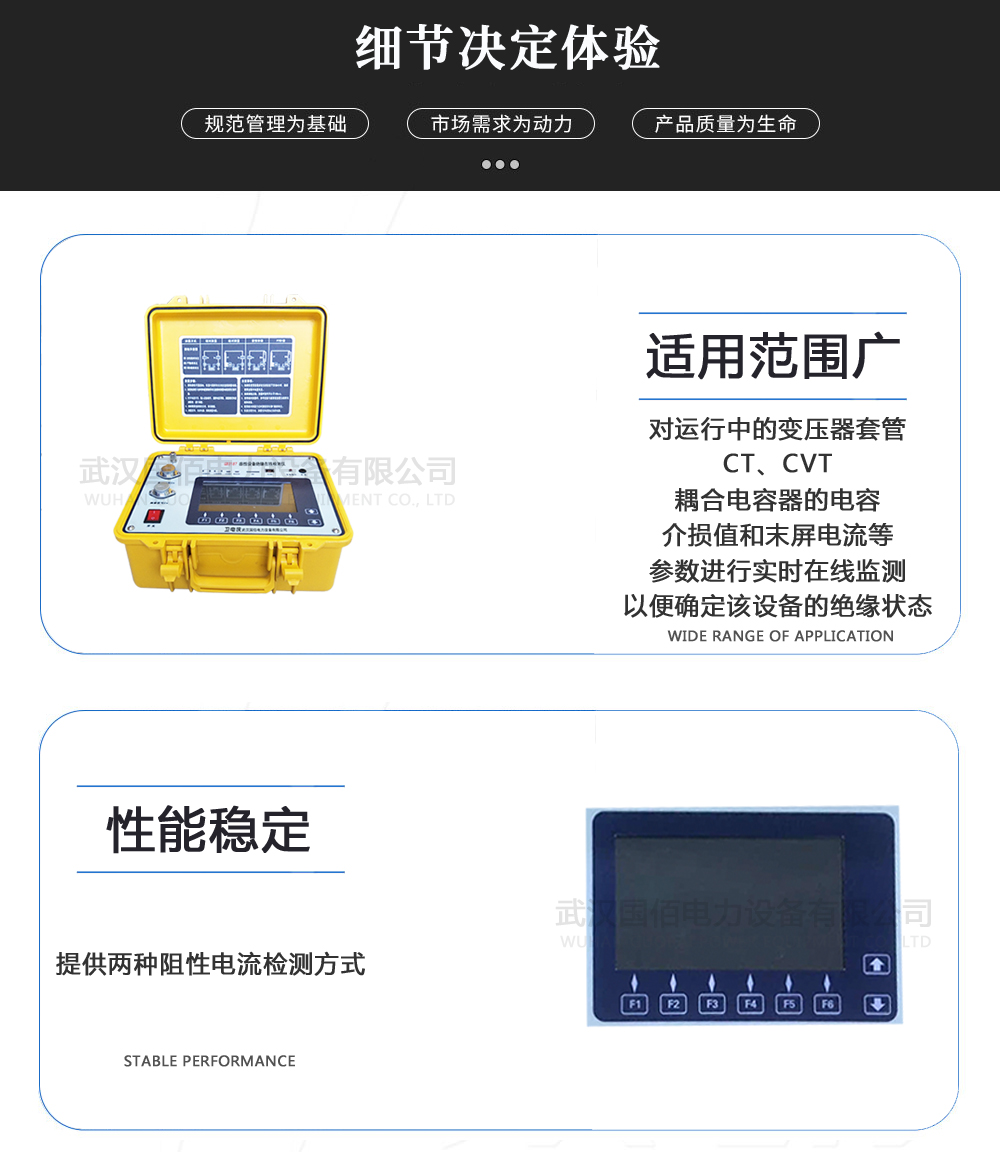

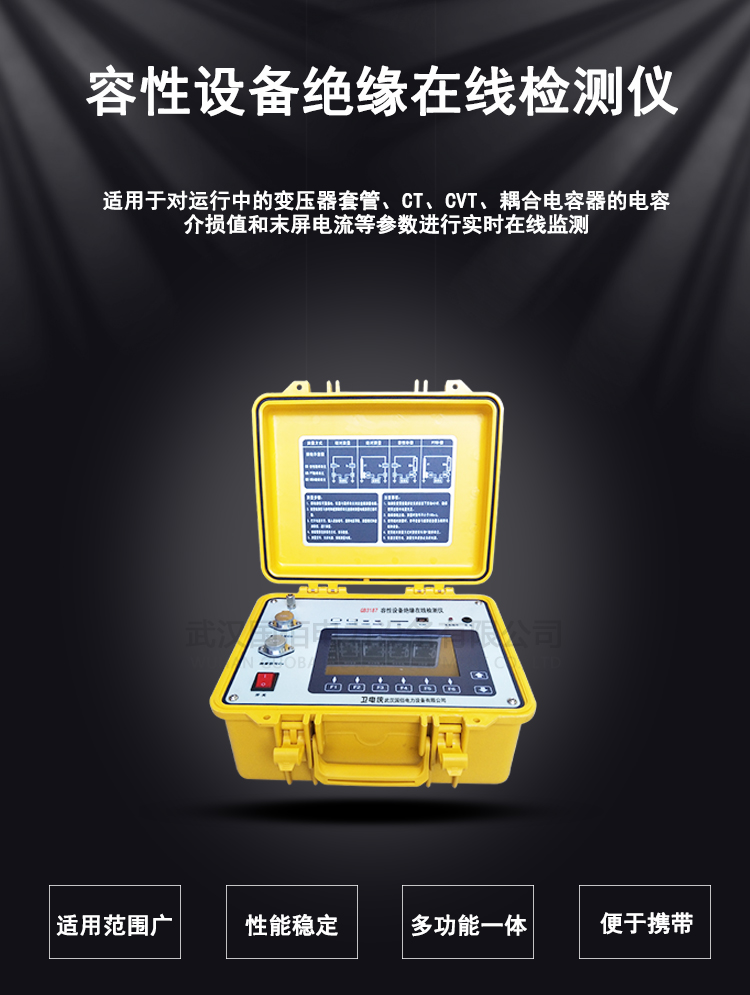

GB3187容性設備絕緣在線檢測儀可對電容型設備的介質損耗和電容量進行在線或停電測量。主要用于對運行中的變壓器套管、CT、CVT、耦合電容器的電容、介損值和末屏電流等參數進行實時在線監測，以便確定該設備的絕緣狀態。

產品別稱：容性設備絕緣在線檢測裝置、容性設備絕緣在線檢測儀

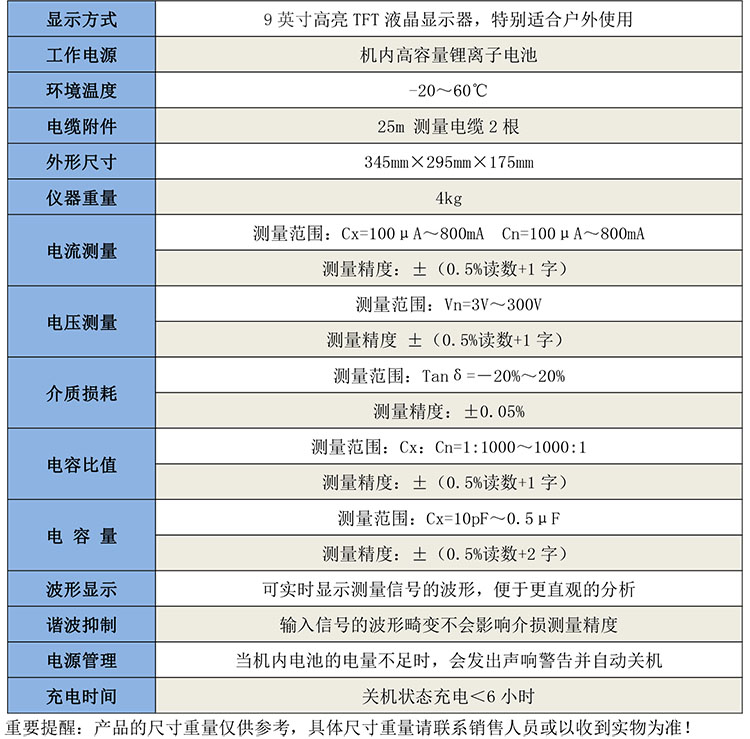

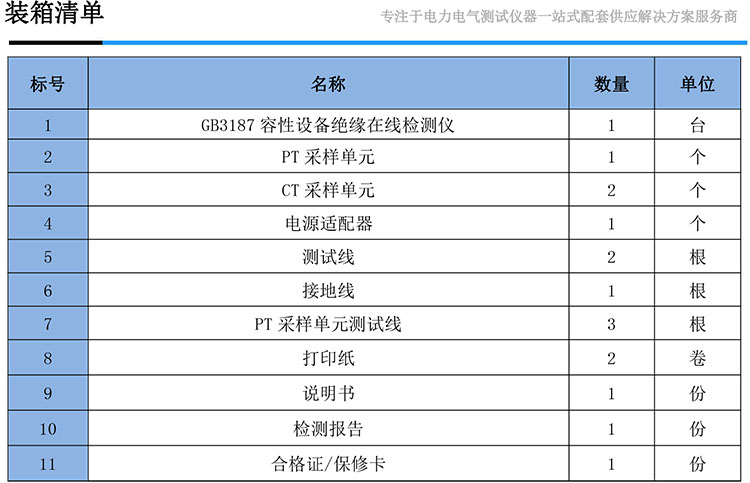

產品參數 Product Parameters

優勢特點 Advantage characteristics

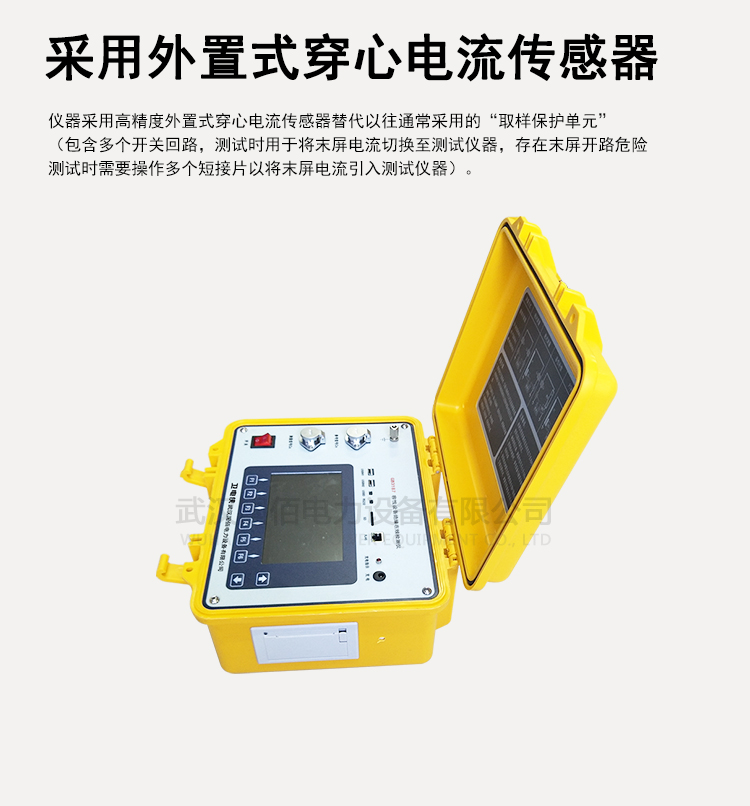

1. 采用高精度外置式穿心電流傳感器替代以往通常采用的“取樣保護單元”（包含多個開關回路，測試時用于將末屏電流切換至測試儀器，存在末屏開路危險，測試時需要操作多個短接片以將末屏電流引入測試儀器）。該傳感器為穿心式結構，就近安裝于設備附近，末屏引線無斷口且引線距離很短，從根本上避免末屏開路等安全隱患。該傳感器可準確檢測100μA～800mA 范圍內的輸入信號。傳感器輸入阻抗低，可耐受10A 工頻電流的作用以及 10kA 雷電流的沖擊，滿足在線檢測的使用條件。

2. 傳感器采用壓鑄鋁殼密封防水設計，二次輸出采用防水電纜接頭，測試連接方便；傳感器安裝完畢后，若要進行測試，僅聯接上傳感器二次電纜即可，能夠做到“即插即用”，對末屏信號引線無需進行任何操作。

3. 檢測儀器中的核心處理器采用實時嵌入式操作系統，并采用外擴16位、高速、多路同步采樣模擬數字轉換器（A/D），實現對監測量的實時測量與高精度計算。具備同時監測多個設備的能力。

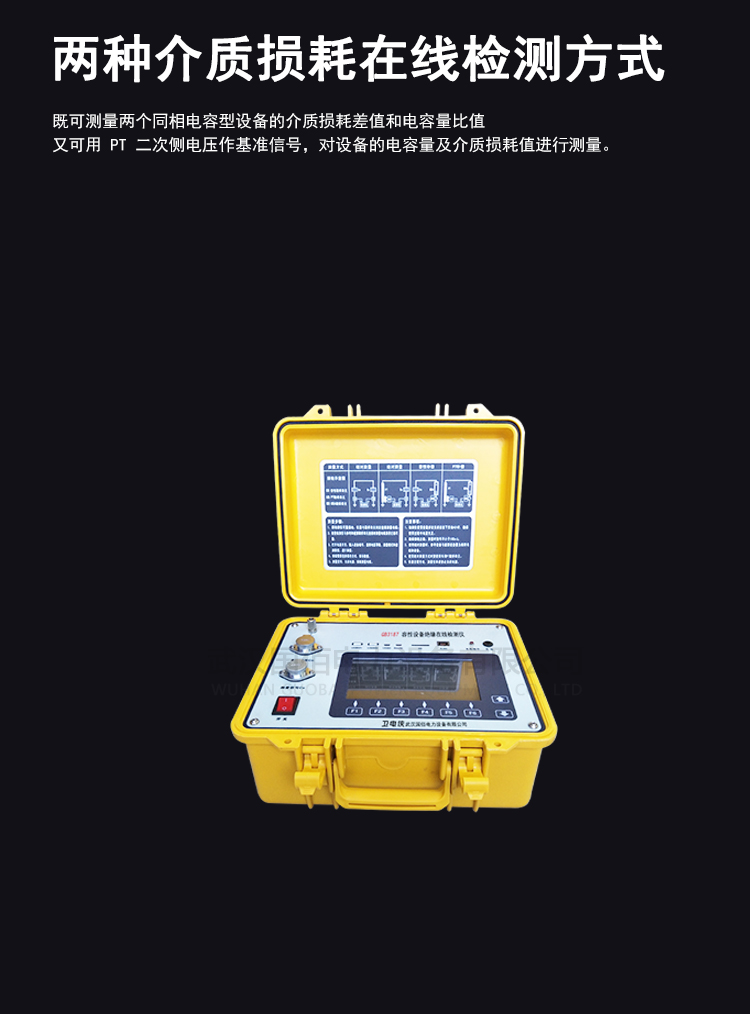

4. 提供兩種介質損耗在線檢測方式，既可測量兩個同相電容型設備的介質損耗差值和電容量比值，又可用 PT 二次側電壓作基準信號，對設備的電容量及介質損耗值進行測量。采用自補償式高精度電流傳感器和先進的數字濾波技術，較好地解決了介損測試精度及其穩定性問題，結合完善的電磁屏蔽措施和先進的數字濾波處理技術，可確保介質損耗測試結果不受諧波干擾及脈沖干擾的影響。

5. 增加了同相電容型設備介損差值及電容量比值的檢測功能，不但可避免因使用 PT 二次側電壓作為基準信號所導致的介損測試結果失真，還有助于減弱相間電場干擾的影響程度。

6. 檢測儀配備9英寸液晶及電容觸摸屏，用于顯示監測數據并能以趨勢圖形式展示所監測的電壓、電流、介損、電容量比值等數據。

7. 測試儀不但具有在線實時檢測的功能，還可以對設備進行長時間連續在線監測，并自動記錄所監測數據。

8. 提供兩種阻性電流檢測方式，可使用 PT 二次側電壓，又可使用同相電容型設備的泄漏電流，能夠準確測量電壓、電流、介損等多種參數。

9. 該系統采用外置式傳感器取代 “取樣保護單元”，可以在設備正常運行的狀態下方便地由“帶電檢測”方式升級為“在線監測”方式。升級時無需拆除已安裝的傳感器，無需設備停電，只需加裝監測單元（IED）即可。

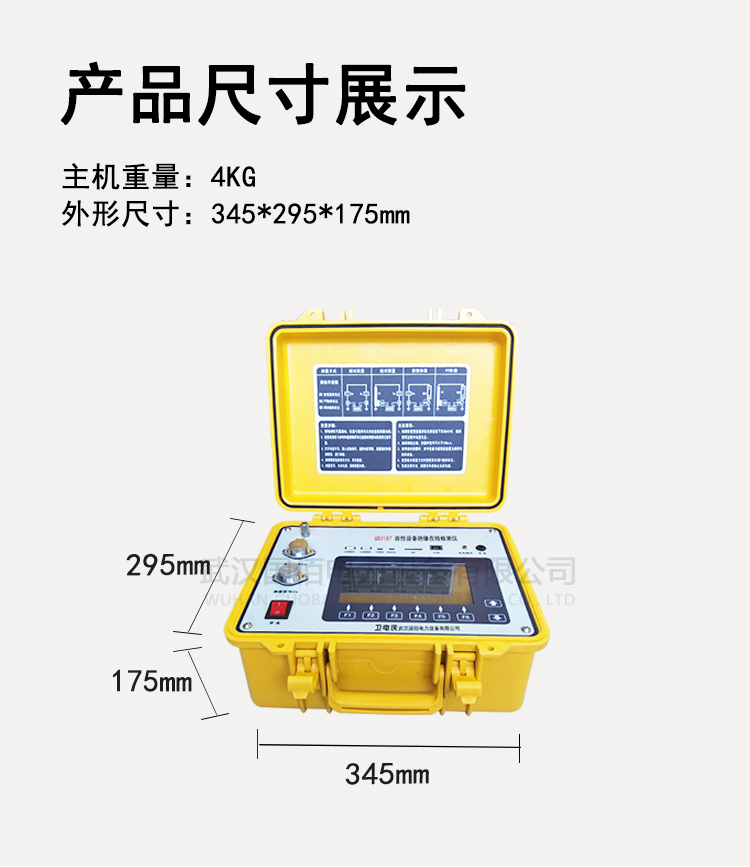

10. 檢測儀采用便攜式設計結構，質量輕，操作使用簡單，機內使用高容量鋰電池，完全滿足現場使用的要求。
