在智能電網和數字化變電站快速發展的今天，繼電保護測試儀作為保障電力系統安全穩定運行的核心工具，其技術性能與測試能力直接關系到運維檢修的效率與質量。本文將面向專業技術人員，深度解析衛電俠GB3632數模一體繼電保護測試儀，從其設計標準、核心參數、功能特點等方面展開系統對比與分析，為設備選型與技術應用提供參考。

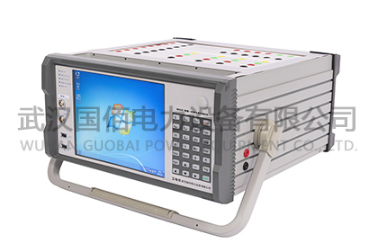

詳細情況請點擊上方圖片查看

一、設計標準與技術定位

GB3632測試儀嚴格遵循《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》等國內規范，并深度融合IEC 61850通信標準體系，體現出其在“模擬”與“數字”并存的過渡階段中的高度適應性。該設備基于高性能PowerPC+X86雙架構平臺，配合模塊化設計，不僅具備傳統保護測試能力，更覆蓋合并單元、智能終端、數字保護裝置等智能設備測試需求，適用于發電廠、變電站、科研單位及設備制造商等多類場景。

二、核心參數解析：精度、通道與靈活性

作為測試儀的核心競爭力，GB3632在輸出精度、通道配置與同步能力方面表現突出：

●   多通道獨立輸出：提供6路電壓（120V/60VA）與6路電流（30A/450VA），支持六路并聯輸出達180A，滿足大電流測試場景；

●   高精度信號輸出：交流電壓在2V~120V范圍內精度達±0.1%，電流在500mA~30A范圍內精度同樣為±0.1%，相位分辨率達0.1°；

●   寬頻帶支持：頻率范圍0~1000Hz，在工頻附近精度優于±0.001Hz；

●   靈活同步機制：支持GPS/BD、IRIG-B、PPS及IEEE 1588等多種對時方式，適應不同現場同步需求。

三、數字測試能力：全協議支持與異常模擬

在數字化測試方面，GB3632展現出強大的協議兼容性與故障模擬能力：

●   全協議覆蓋：支持IEC 61850-9-1/9-2、GOOSE、IEC 60044-7/8、FT3等主流規約，光口數量充足（8對100M/1000M自適應）；

●   異常測試能力：可模擬品質異常、丟包、失步、檢修狀態等數字報文異常，極大提升設備在極端工況下的測試覆蓋度；

●   故障回放與仿真：支持COMTRADE格式錄波回放，具備MMS服務讀寫能力，實現智能設備的定值管理與配置交互。

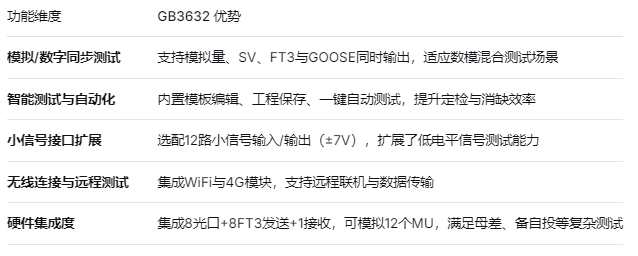

四、特色功能對比：一體化與智能化

相較于傳統測試設備，GB3632在以下幾方面具備明顯優勢：

五、適用場景總結

●   常規保護測試：過流、距離、差動、頻率保護等；

●   數字化保護調試：MU、智能終端、數字保護測控裝置；

●   復雜系統測試：母差保護、備自投、快切、系統振蕩仿真；

●   科研與培訓：故障仿真、報文分析、保護邏輯驗證。

六、結語

衛電俠GB3632數模一體繼電保護測試儀，憑借其高精度輸出、全協議支持、智能測試平臺與靈活的硬件配置，在當前的電力測試設備中展現出顯著的技術領先性與場景適應性。對于從事繼電保護調試、智能站運維及研發工作的技術人員而言，該設備不僅是提升測試效率的工具，更是理解和掌握數字化保護系統關鍵技術的重要平臺。
