產品簡介 Product Introduction

電力電纜敷設環境極其復雜，電纜故障的精確定點在整個故障測試過程中最為關鍵。在當今技術條件下，對電力電纜故障的測距已經有了較好的解決方案，但是再準確的測距，由于敷設的原因和環境影響，也只能測定一個大概范圍，無法精確定點，導致勞動強度大，盲目性很大，效率低。

綜上情況，我公司根據最新研究成果而開發了集多種定點方法、具有高抗干擾性、高靈敏度的故障精確定點產品 ——GB7402數字式電纜故障精確定點儀。本產品具有聲磁同步定點、電壓定點和音頻定點三種模式，保證定點的精確性和高效性。同時可根據不同測試環境，選擇相應的定點模式測試；具有靜音功能和直觀的人機界面，超高的抗干擾能力和多種濾波頻帶。配合直流高壓信號發生器，同步采集電纜故障點擊穿時刻產生的磁場和聲音信號，采用專有的聲磁信號同步顯示和智能算法處理技術，對電力電纜的各類故障進行精確定點。

產品參數 Product Parameters

優勢特點 Advantage characteristics

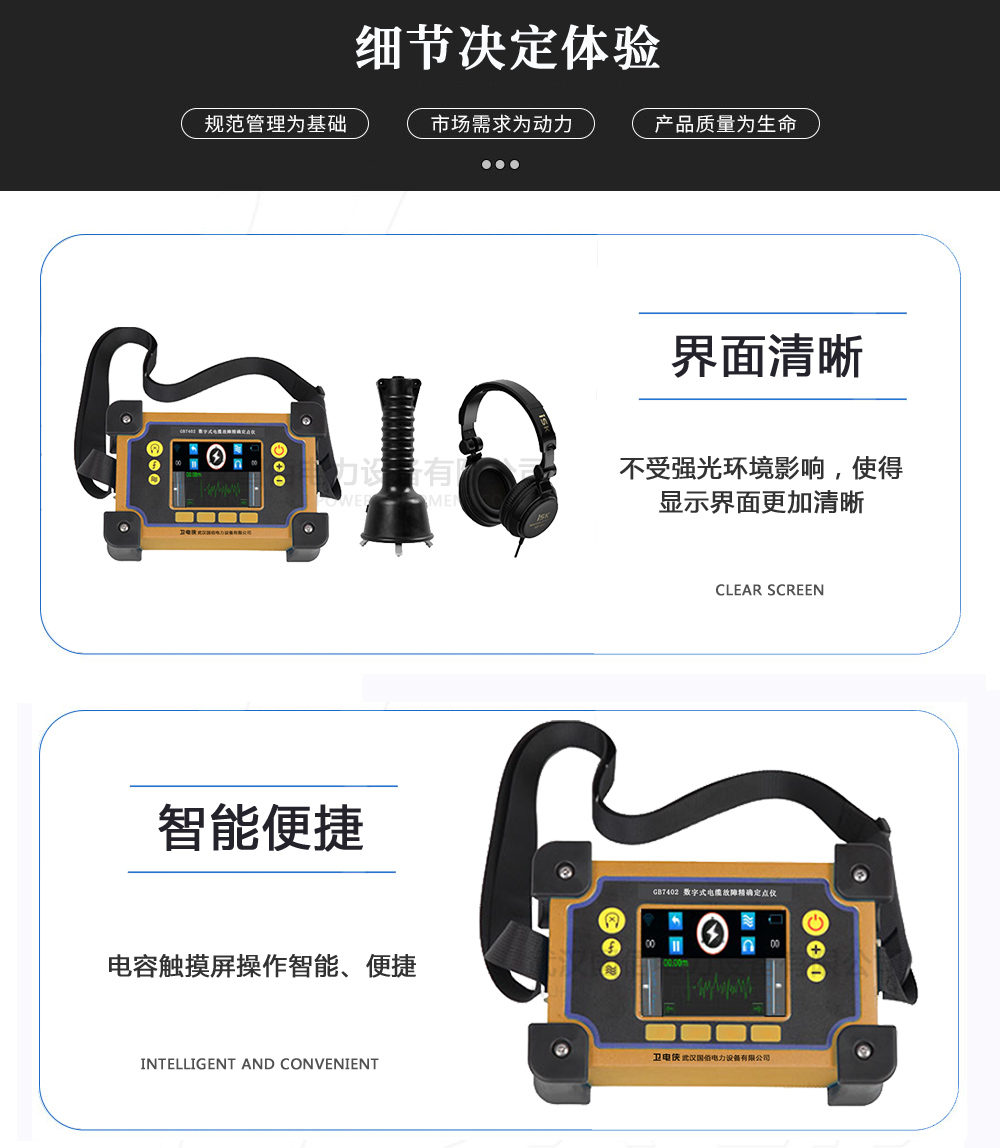

1. 彩色液晶顯示屏： 高亮度的4.3英寸OLED彩色液晶屏；不受強光環境影響，使得顯示界面更加清晰；電容觸摸屏操作智能、便捷。

2. 內置鋰電池：超長使用時長，一次充電最長可使用9小時，顯示當前電量。

3. 電源管理：10分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護儀器安全。

4. 采用航天規格材料：航天規格接插頭、全天候防護開/關按鍵、適用各類環境的高強度注塑材質。

5. 三種測試模式可選：聲磁模式、電壓模式、音頻模式三種模式可選擇。

一、聲磁模式：

1. 4種濾波頻帶：低通、帶通、高通和全通四種濾波頻帶，適時選擇。采用數字濾波技術處理音頻信號，特征頻帶更明顯、濾波性能更佳。

2. 實時預覽故障距離：聲音信號波形實時顯示，可通過觀察重復性的波形特征預覽故障點距離

3. 故障距離直觀顯示：故障距離采用數字方式顯示，以毫秒為單位顯示故障距離，值越小越接近故障點。

4. 解決穿管電纜故障測試難題：采用時間差算法可以有效解決穿管電纜故障點的精確定位。

5. 停止觸發和連續觸發：停止觸發時可對故障點進行仔細分析；連續觸發時可動態跟蹤故障點。

6. 自動捕獲故障距離：可自動捕獲故障點，并同步顯示故障距離。

7. 實時定位電纜位置：在定點的同時進行路徑探測，指示故障電纜與探頭的相對左右位置，保證定點時始終在電纜正上方。

8. 雙靜音功能：APM全自動靠近式啞音；在靜音手柄上可觸摸靠近進行靜音操作；在操作界面點擊靜音按鈕也可靜音。使操作者在移動探頭時或不放電時完全無聲，避免了較強噪音對人耳的傷害。

9. 全能型防水探頭：配置全能型防水探頭，接收聲波的方向性強，降低來自空氣中的噪音干擾。

10. 環境適應性強：探頭配置加長探針和特制傳聲三角爪適應不同地面環境。

11. 人性化靜音手柄：采用軟性連接線將主機和探頭連接起來，操作靈活，握手設計符合人體工程學。

12. 高保真監聽耳機：聲音渾厚，接受聲音信號靈敏度更高，抗干擾能力強，貼心保護用戶聽力。

二、電壓模式：

1. 解決高阻接地故障定點難題：電壓模式可同步接收高壓放電產生的電壓信號，超強信號實時顯示，可測試高低壓電纜的接地故障，尤其對解決外護套高阻接地故障十分有效。

2. 測試效率高：實時顯示信號強度，可快速確定故障點初步范圍，大大提高測試效率。

3. 故障點方向自動指示：箭頭實時指示故障點方向，自動引導操作人員找到故障點位置，定位精度達到厘米級。

三、音頻模式：

1. 解決金屬性短路不接地定點難題：用音頻感應法進行低阻故障定位，尤其對解決金屬性短路不接地故障十分有效。

2. 路徑巡測功能：可用電磁信號法進行路徑巡測。

3. 音頻信號發生器：輸出電流達到2A，輸出電壓300V，接收信號強。
