產品簡介 Product Introduction

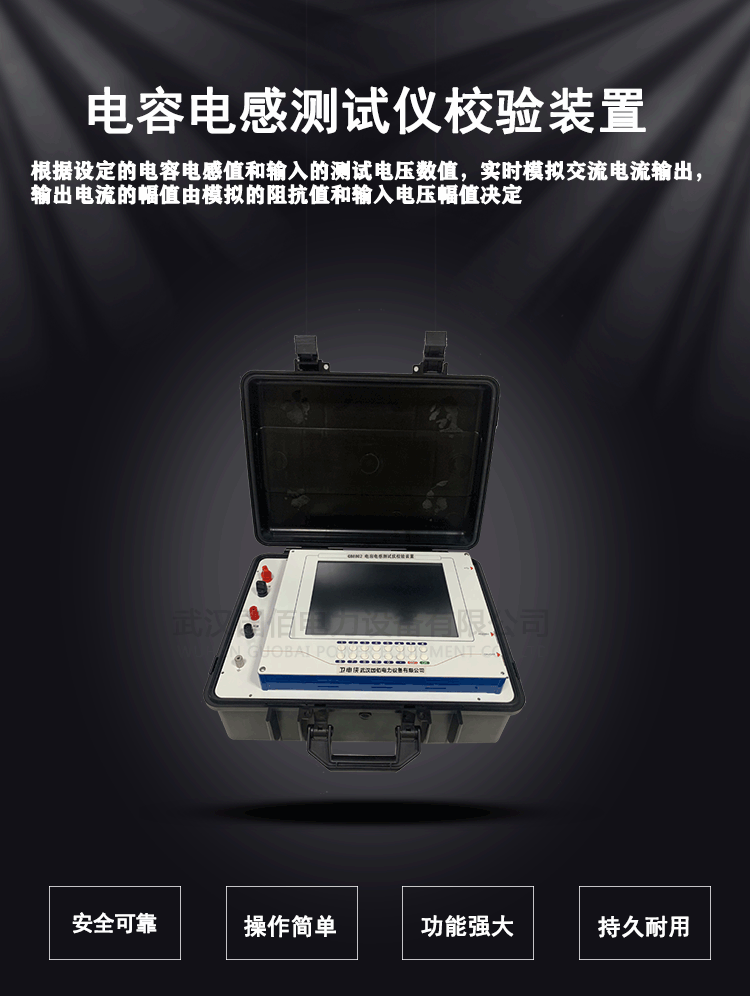

GB8802電容電感測試儀校驗裝置根據設定的電容電感值和輸入的測試電壓數值，實時模擬交流電流輸出，輸出電流的幅值由模擬的阻抗值和輸入電壓幅值決定。輸出電流的相位由阻抗形式決定，當工作模式是電感測量時，輸出電流落后于測試電壓90度，當工作模式是電容測量時，輸出電流超前于測試電壓90度。儀器可以跟蹤的測試電壓范圍是AC0-200V，可實時輸出的電流范圍AC0-20A。

產品參數 Product Parameters

優勢特點 Advantage characteristics

1. 電容電感測試儀標準裝置內部由測試電壓測量回路，試品電流發生電路，電流反饋測量電路以及控制電路組成。

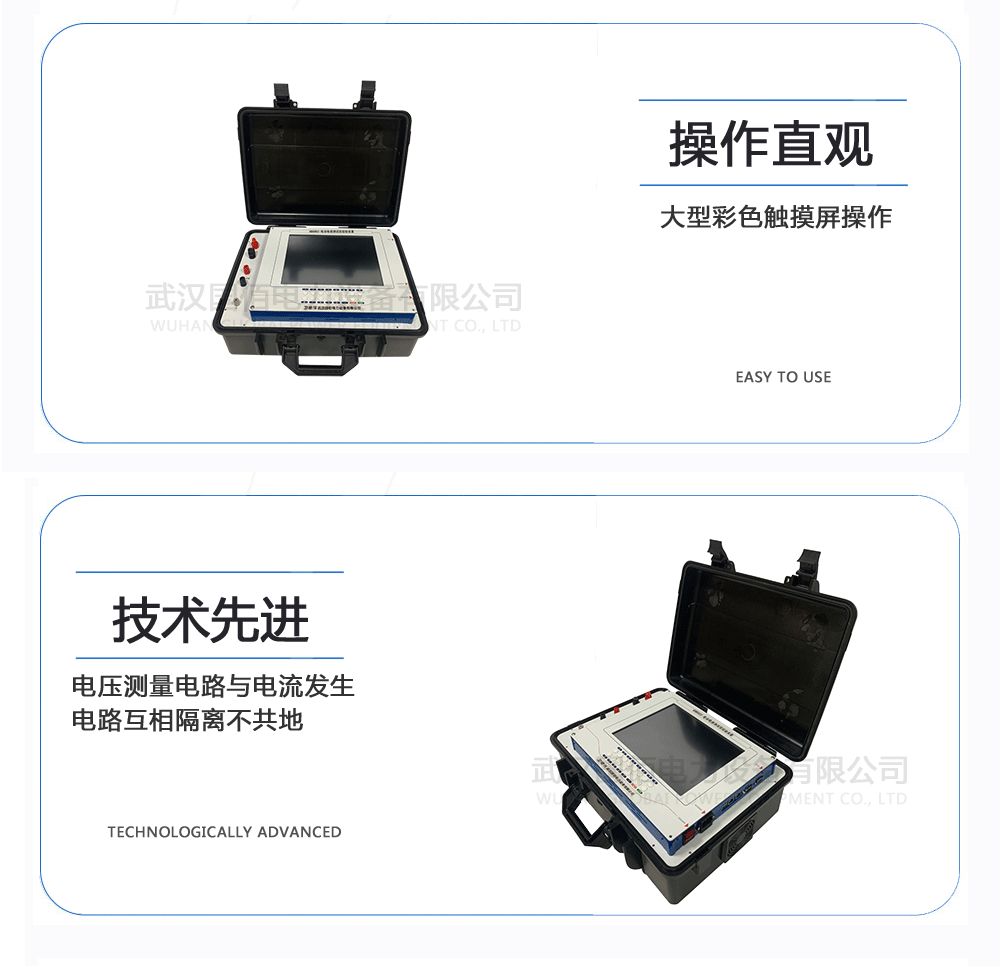

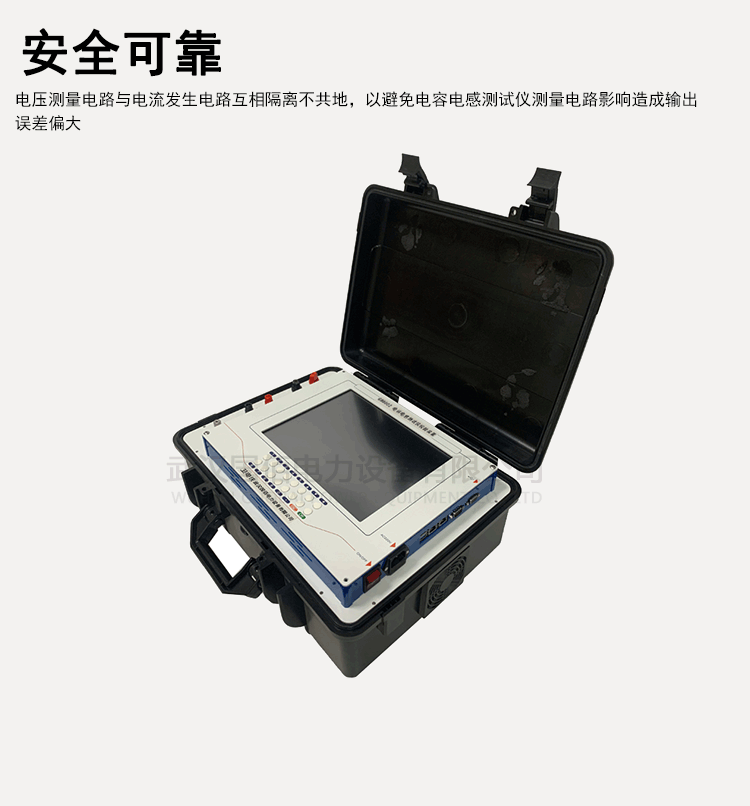

2. 電壓測量電路與電流發生電路互相隔離不共地，以避免電容電感測試儀測量電路影響造成輸出誤差偏大。

3. 裝置的液晶觸摸屏可以設定最大測試電壓，最大輸出電流限制，電容電感模式，測試電壓頻率以及電容電感值。

4. 電容電感測試儀標準裝置與電容電感測試儀的連線非常簡單，只需電容電感測試儀的電壓輸出連接到標準裝置的電壓測量回路，標準裝置的輸出電流連接至電容電感測試儀的電流測量回路即可。

5. 在標準裝置的顯示屏界面可以設定仿真電容還是電感，并可設定電容電感具體數值，啟動測試后標準裝置根據設置的最大測試電壓自動選擇電壓測量量程，并根據實測的電壓實時計算所需輸出電流值，在每200ms時間點進行一次相角同步，保證電感模式時輸出電流落后于電壓90度，輸出電容模式時電流超前與電壓90度。

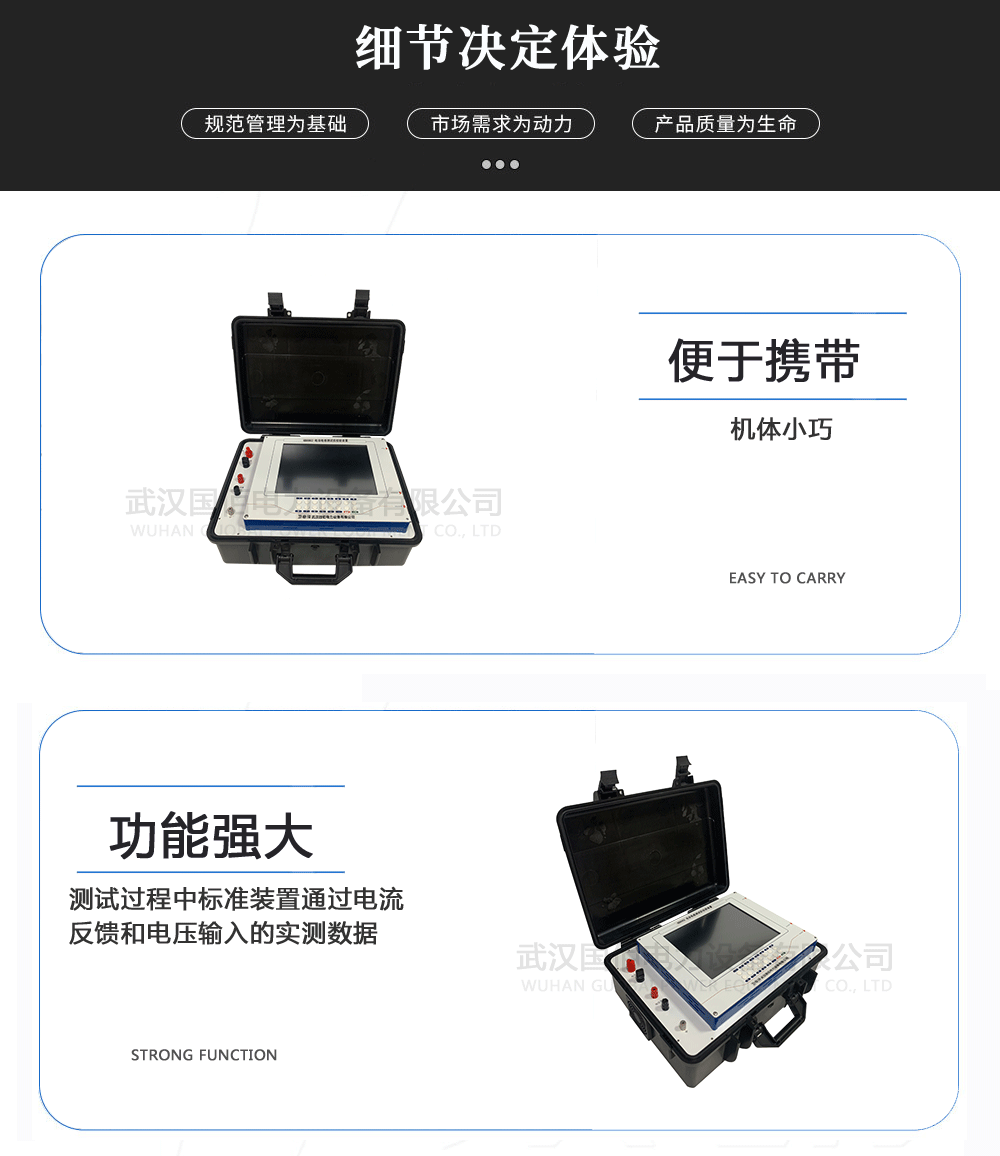

6. 測試過程中標準裝置通過電流反饋和電壓輸入的實測數據，實時顯示刷新電壓電流波形及幅值數據。

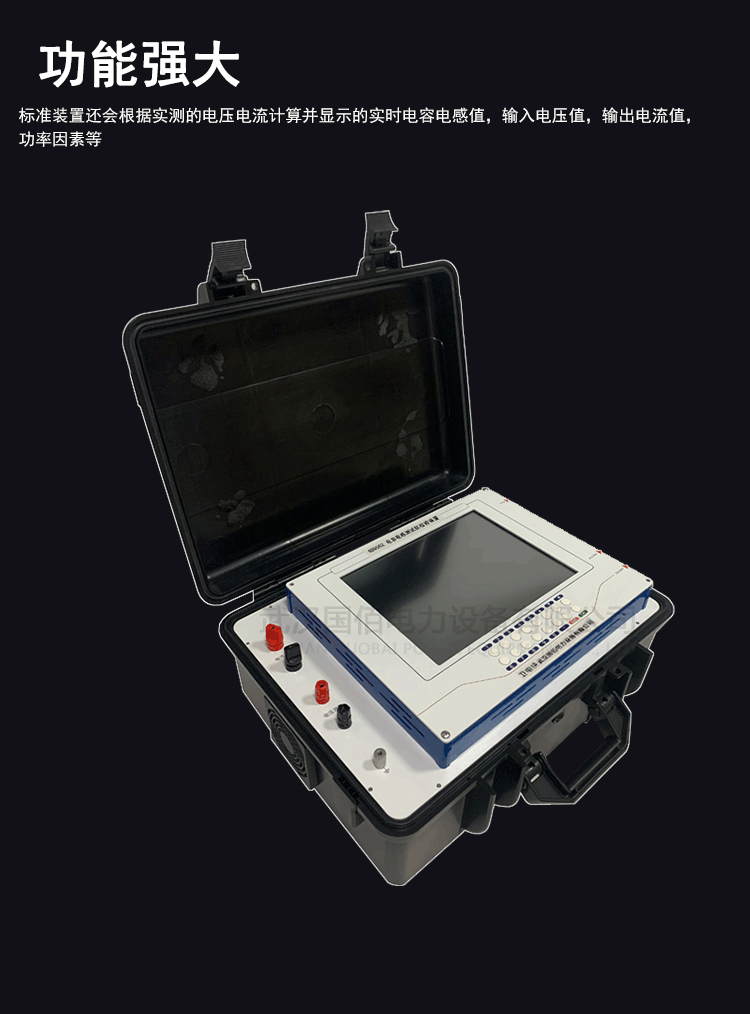

7. 標準裝置還會根據實測的電壓電流計算并顯示的實時電容電感值，輸入電壓值，輸出電流值，功率因素等。

8. 在根據輸入電壓實時跟蹤輸出電流值，輸出電流最大值被限定在測試前設置的最大允許輸出電流范圍內，以確保輸入電壓較大時不會錯誤的造成過大的電流輸出，而導致外部回路或者接線故障。
