產品簡介 Product Introduction

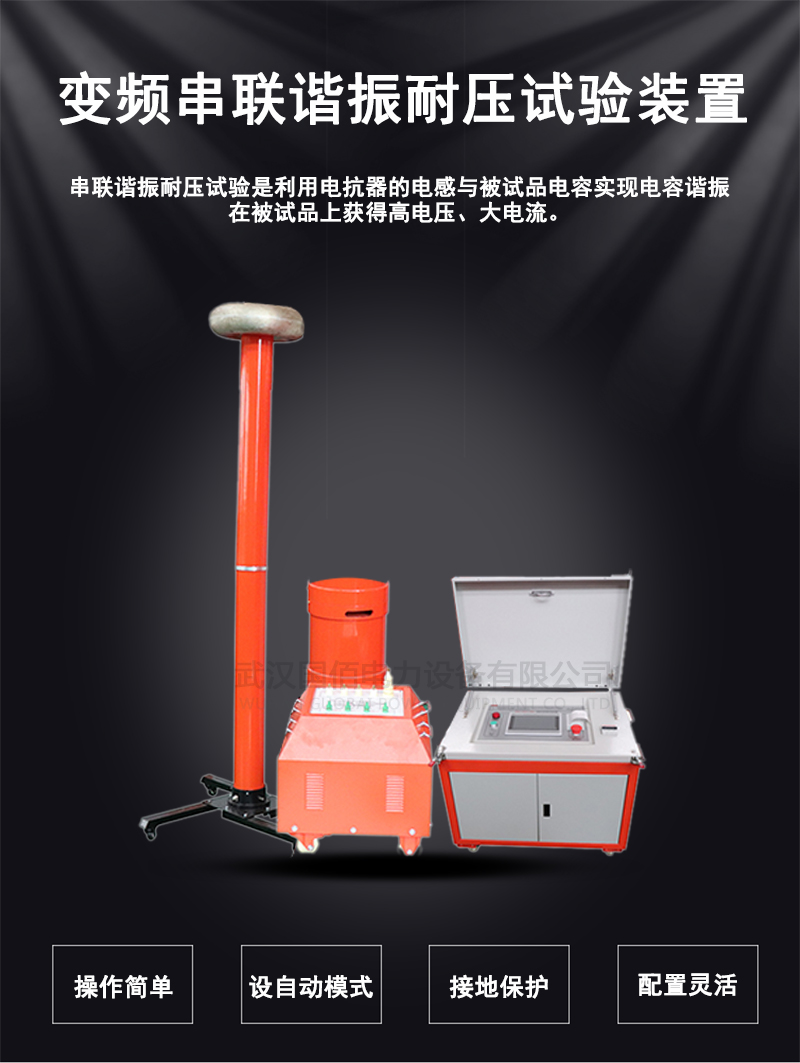

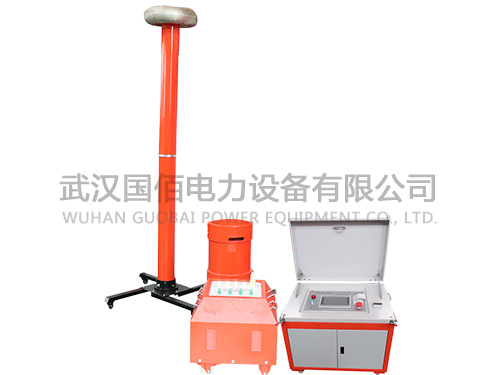

GB8108變頻串聯諧振耐壓試驗裝置主要針對電纜的交流耐壓試驗設計制造。電抗器采用多只分開設計，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。

產品別稱：串聯諧振耐壓特性測試儀、交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、耐壓諧振裝置、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備

適用范圍 Scope of Application

1. 220kVGIS、開關的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過495kV，試驗時間1min。

2. 220kV/400mm2電纜1km的交流耐壓試驗，電容量≤0.125uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。

3. 110kV/400mm2電纜1km的交流耐壓試驗，電容量≤0.165uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。

4. 35kV/400mm2電纜0.7km的交流耐壓試驗，電容量≤0.15uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

5. 10kV/400mm2電纜0.3km的交流耐壓試驗，電容量≤0.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

6. 220kV/100000kVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

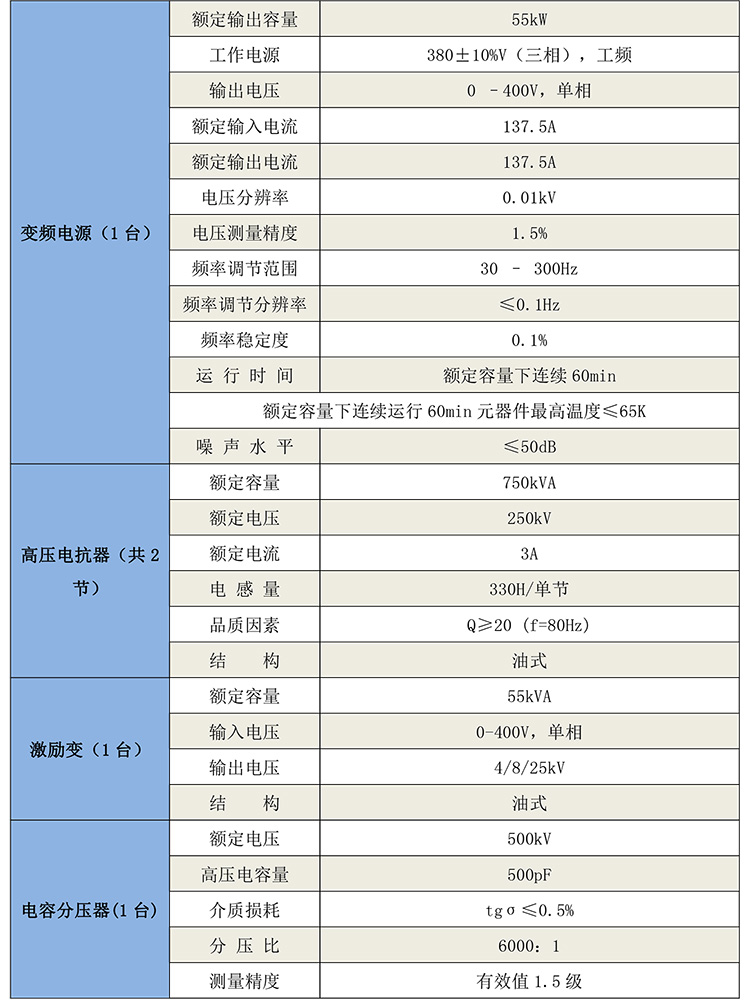

產品參數 Product Parameters

優勢特點 Advantage characteristics

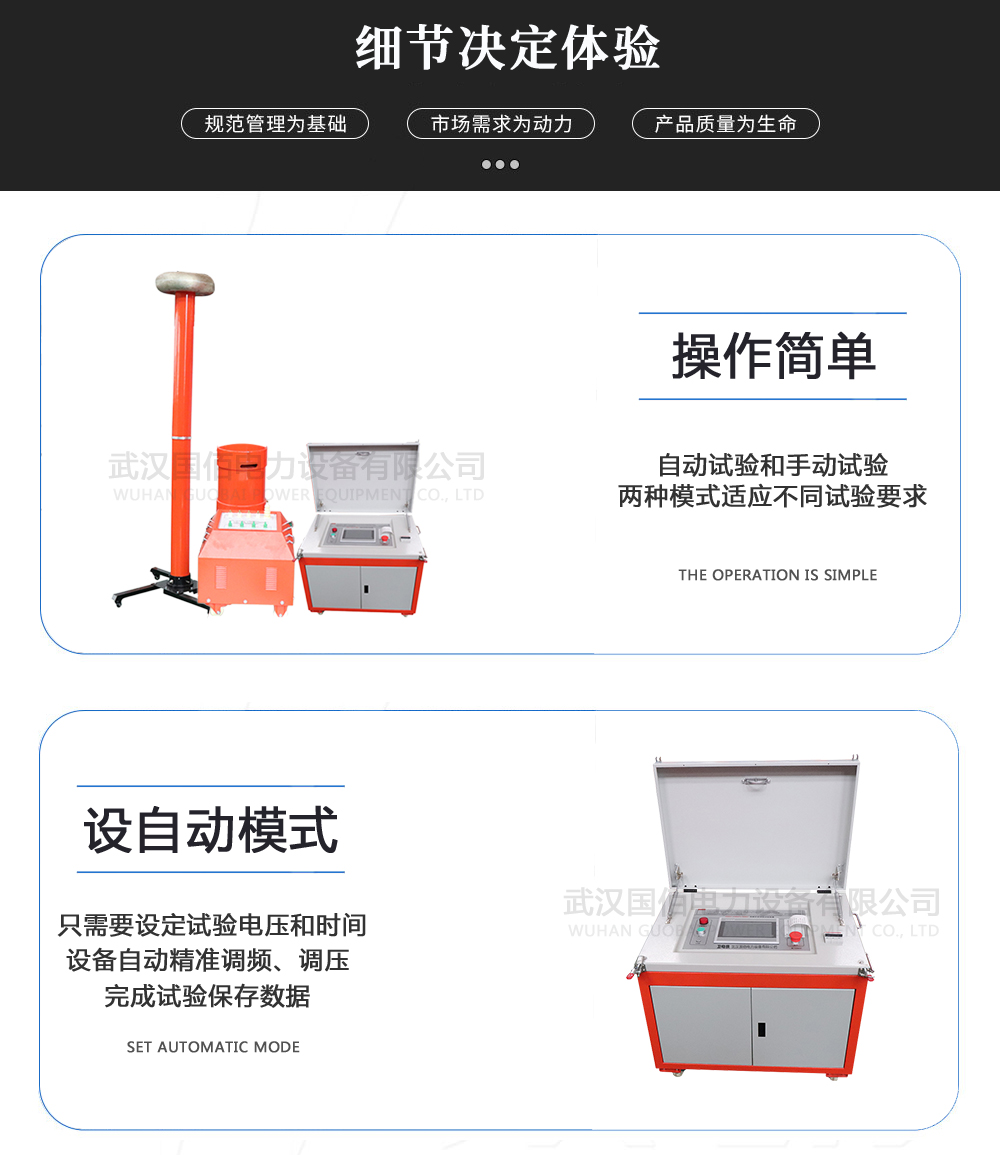

1. 操作簡單：自動試驗（自動尋找諧振點和自動升壓）和手動試驗（手動尋找諧振點和手動升壓）兩種模式適應不同試驗要求。

2. 能整定試驗電壓、調頻范圍、保護電流、加壓時間。

3. 自動模式：只需要設定試驗電壓和時間；設備自動精準調頻、調壓；完成試驗保存數據。

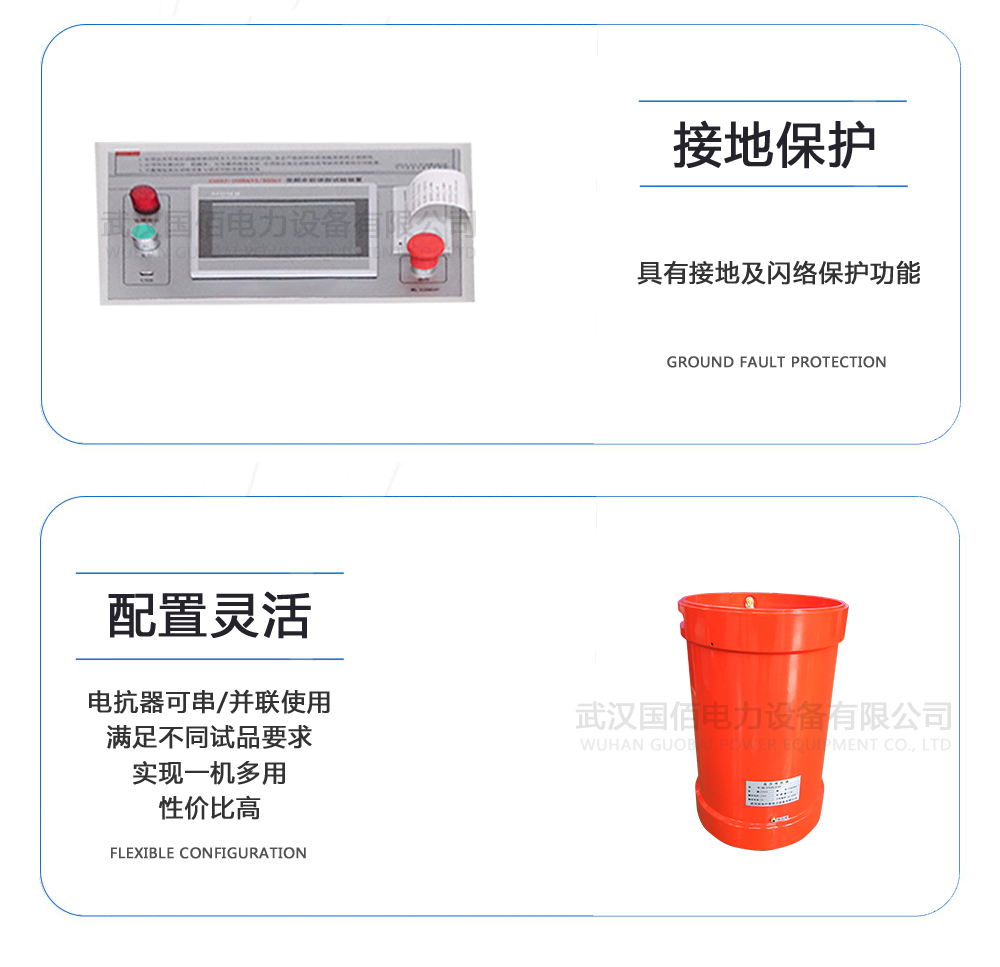

4. 具有接地及閃絡保護功能。

5. 能自動跟蹤電網電壓的變化，實時調節電壓，使高壓電壓保持穩定。

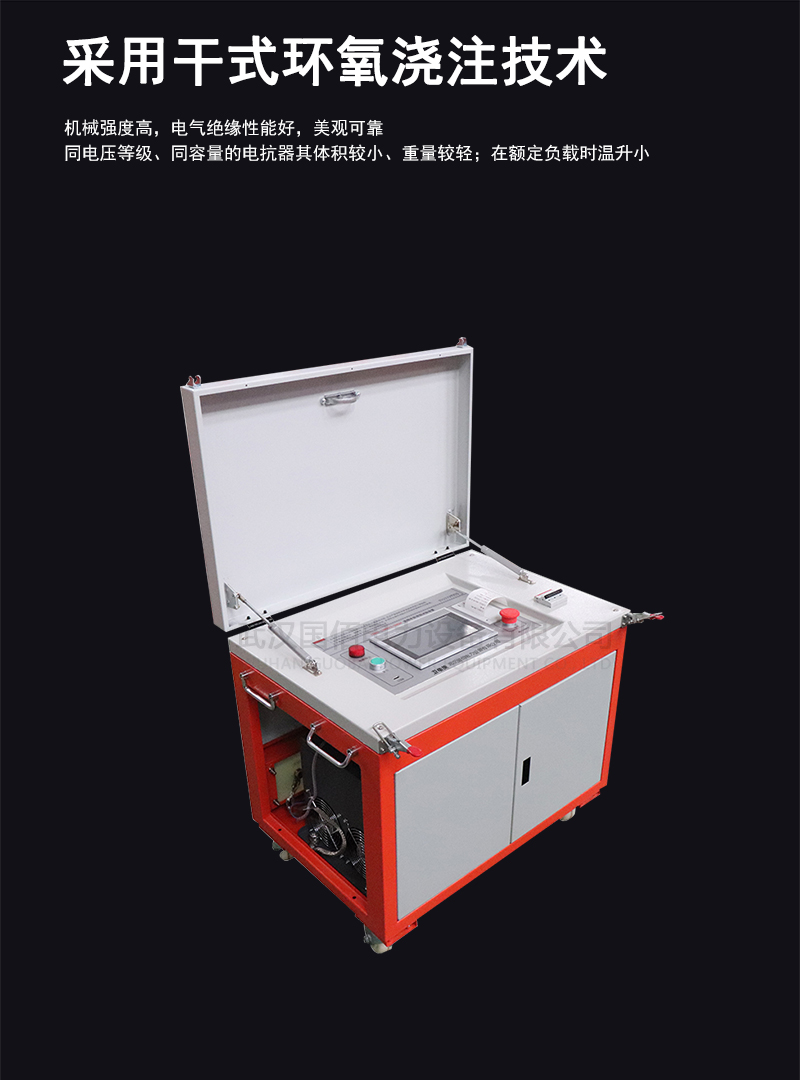

6. 同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

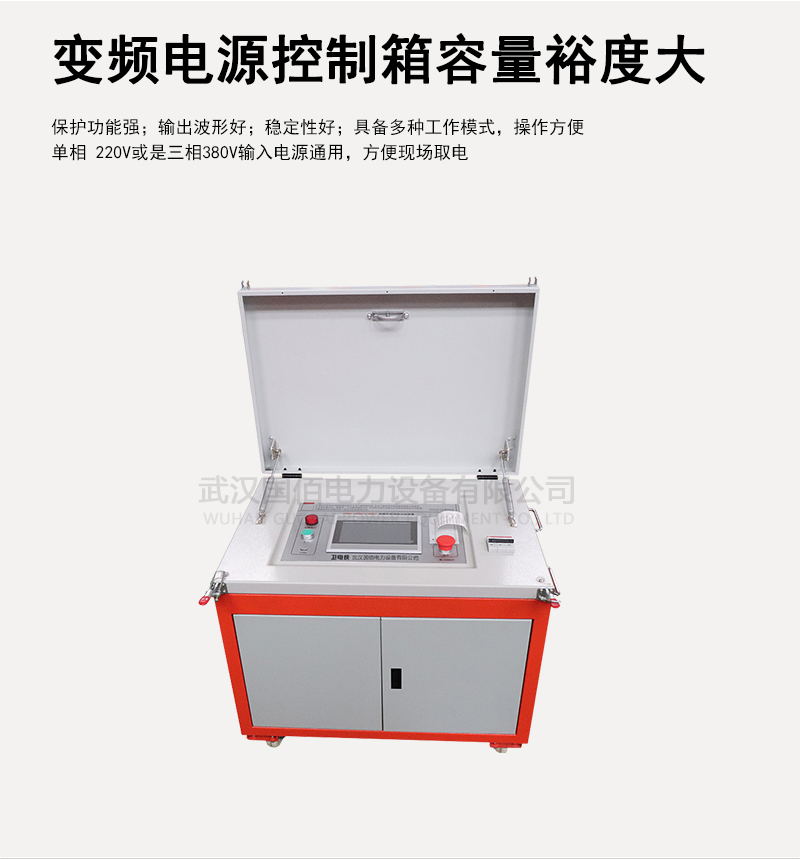

7. 變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相 220V或是三相380V輸入電源通用，方便現場取電。

8. 配置靈活：電抗器可串/并聯使用，滿足不同試品要求，實現一機多用，性價比高。
