產品簡介 Product Introduction

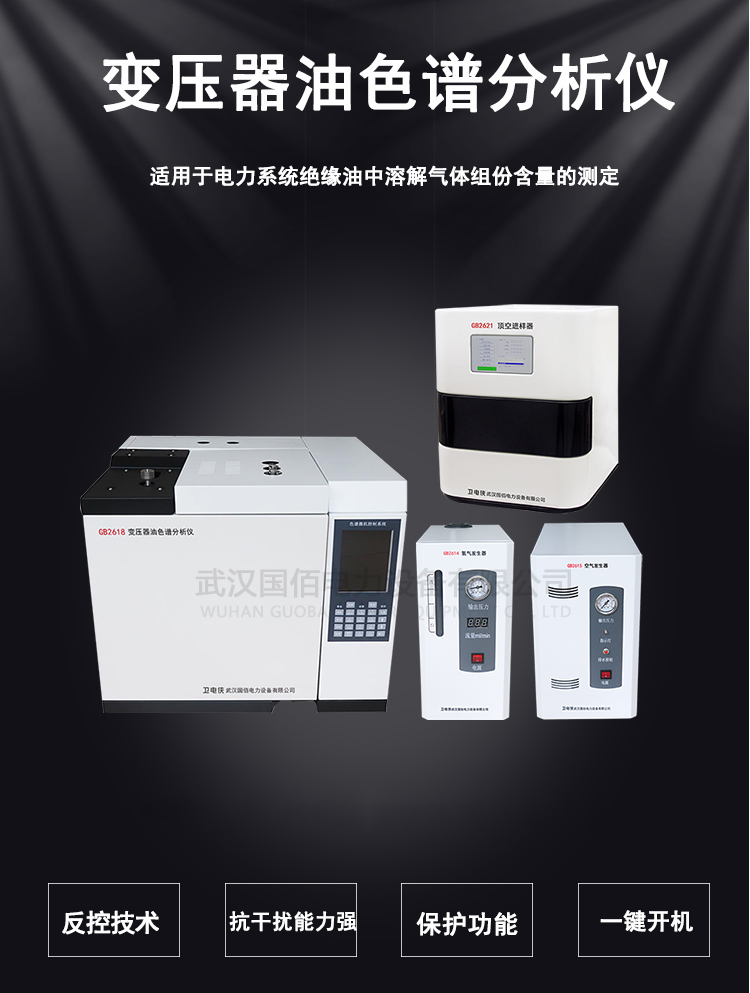

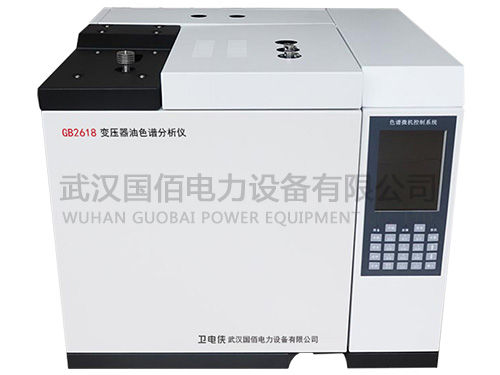

GB2618變壓器油色譜分析儀適用于電力系統絕緣油中溶解氣體組份含量的測定，一次進樣即可完成 絕緣油中溶解的 9 種氣體組分 H2、O2、N2、CO、CO2、CH4、C2H4、C2H6、C2H2 (氫、一氧化碳、 二氧化碳、甲烷、乙烯、乙烷、乙炔) 含量的全分析，其對乙炔的最小檢測濃度達 0.5ppm。按照 GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》、GB/T 7252-2001 《變壓器油中溶解氣體分析和判斷導則》等現行國家標準中的規定，油樣采集來后經過振蕩儀 振蕩后取出油樣中溶解的氣體，然后用氣相色譜儀分離、檢測各氣體組分，通過計算得到油中 溶解氣體組分含量。

GB2618變壓器油色譜分析儀配備熱導和氫火焰檢測器，采用手動進樣法，一次進樣即可完成 GB/T 17623-2017 中規定的絕緣油中 9 種 (H2、O2、N2、CO、CO2、CH4、C2H4、C2H6、C2H2、O2、 N2) 氣體的分析，然后依據標準中的計算方法計算出絕緣油中9 組分各組分含量。

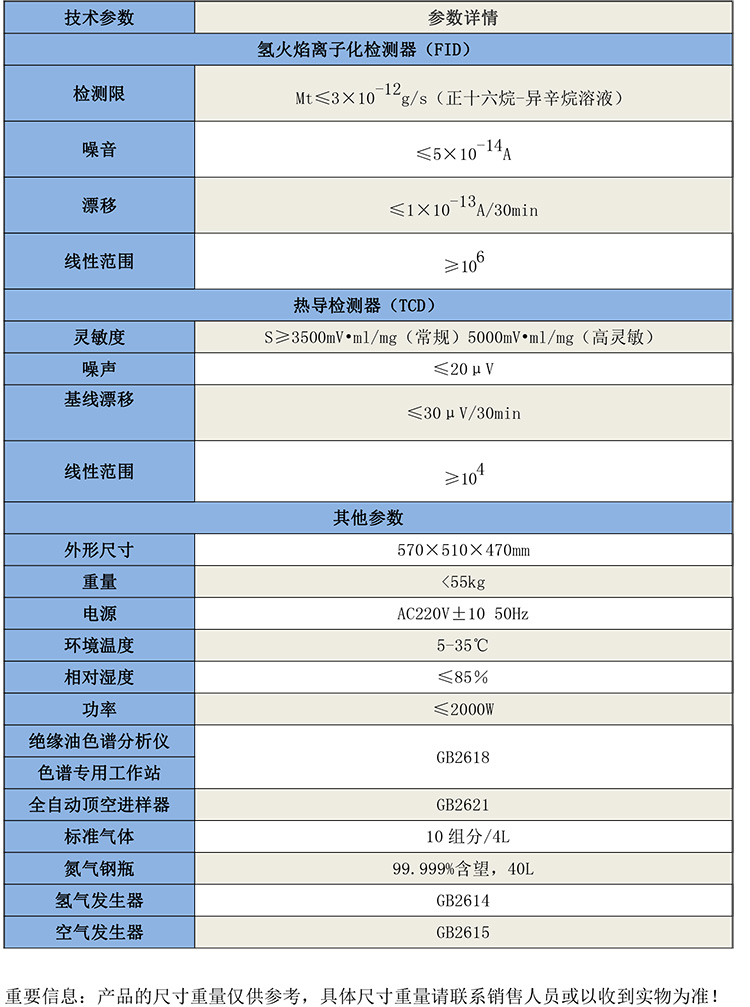

產品參數 Product Parameters

優勢特點 Advantage characteristics

1) 采用內置反控技術，實現儀器氣路壓力直觀顯示： GB2617所有氣路壓力均通過壓力傳感器數字顯示，通過工作站即可直接讀取載氣、氫氣和空氣的壓力，實施掌握分析條件。

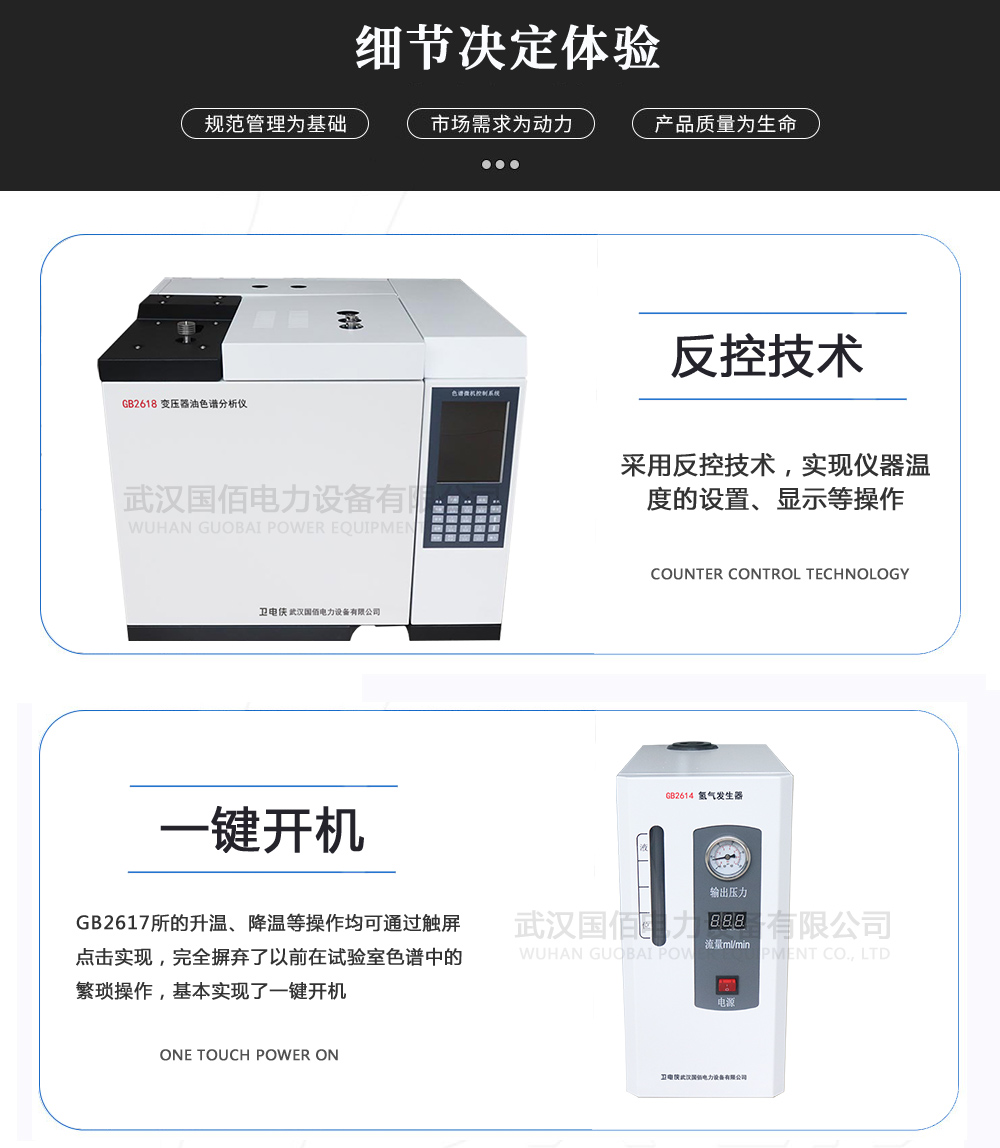

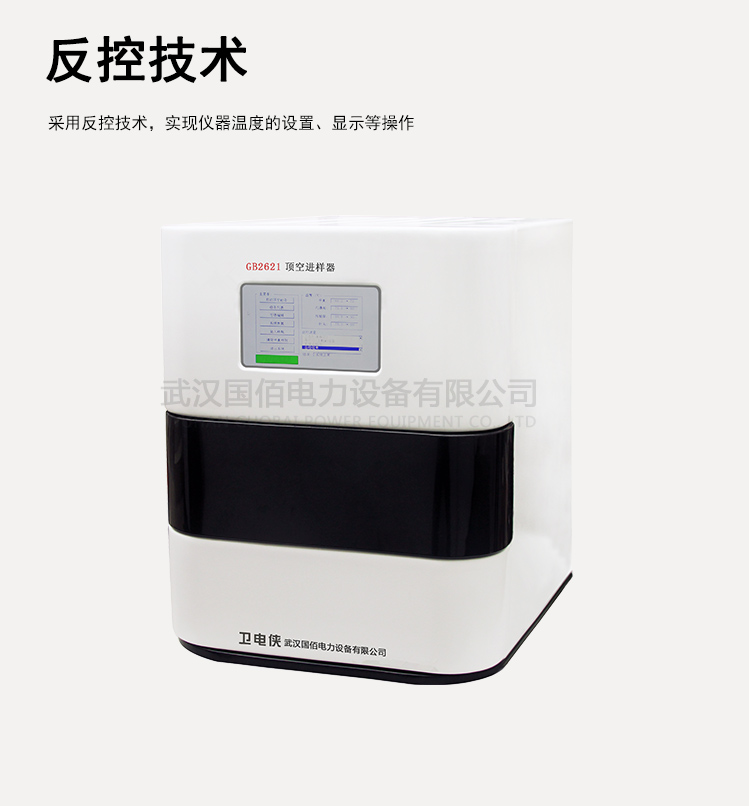

2) 采用反控技術，實現儀器溫度的設置、顯示等操作： GB2617所所有溫度參數均實現數字顯示，通過工作站即可直接讀取和控制包括柱箱、檢測器、轉化爐等各路溫度，操作簡潔明了。

3) 采用反控技術，實現一鍵開機：GB2617所的升溫、降溫等操作均可通過觸屏點擊實現，完全摒棄了以前在試驗室色譜中的繁瑣操作，基本實現了一鍵開機。

4) 電腦反控點擊完成點火和電流設置等操作：GB2617所內置有自動氣路控制裝置，在您電腦點火操作時自動放掉一部分空氣，使氫氣和空氣的配比達到適合點火的比例，并在自動完成點火后恢復這一比例；同樣，通過工作站軟件中的橋流設置窗口即可完成熱導橋流的設置

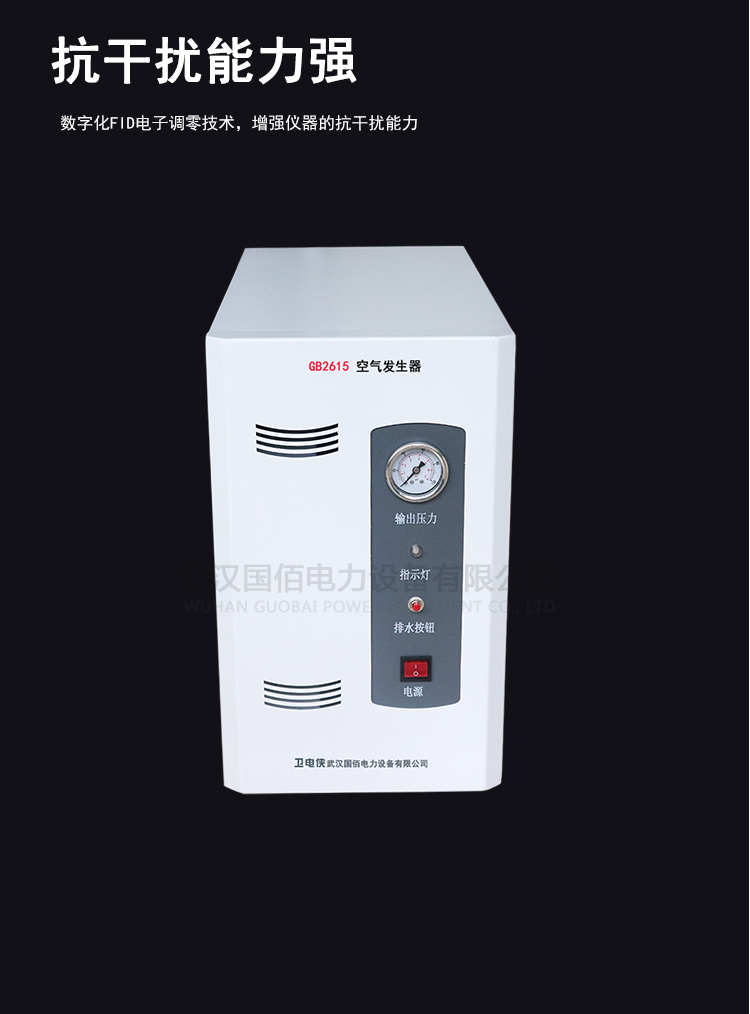

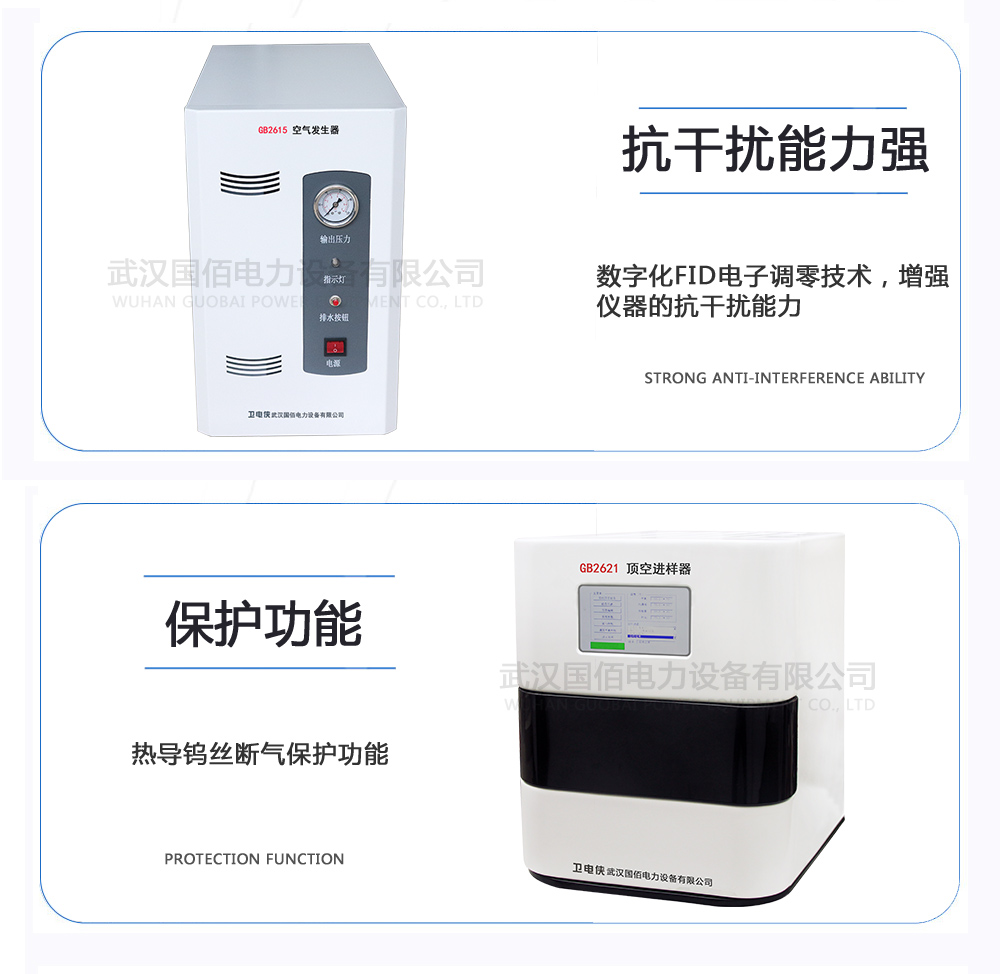

5) 數字化FID電子調零技術，增強儀器的抗干擾能力：GB2617所的FID檢測器信號調零采用電子調零技術，利用高精度數字電路對FID進行基流補償，實現FID輸出信號電平的電子調節。由于電子調節可以直接安裝在電路板的信號通道上，提高電子噪聲抑制能力，不存在機械電位器連線時的干擾信號。由于減小了寄生參數，因而具有較強的抗干擾能力。

6) 熱導鎢絲斷氣保護功能：GB2617 所具有智能的熱導斷氣保護功能，當載氣壓力小于安全閾值時，系統會自動切斷熱導電流，以保護熱導檢測器不受到損壞。
