產品簡介 Product Introduction

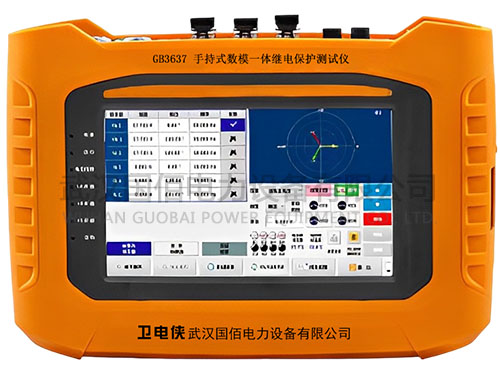

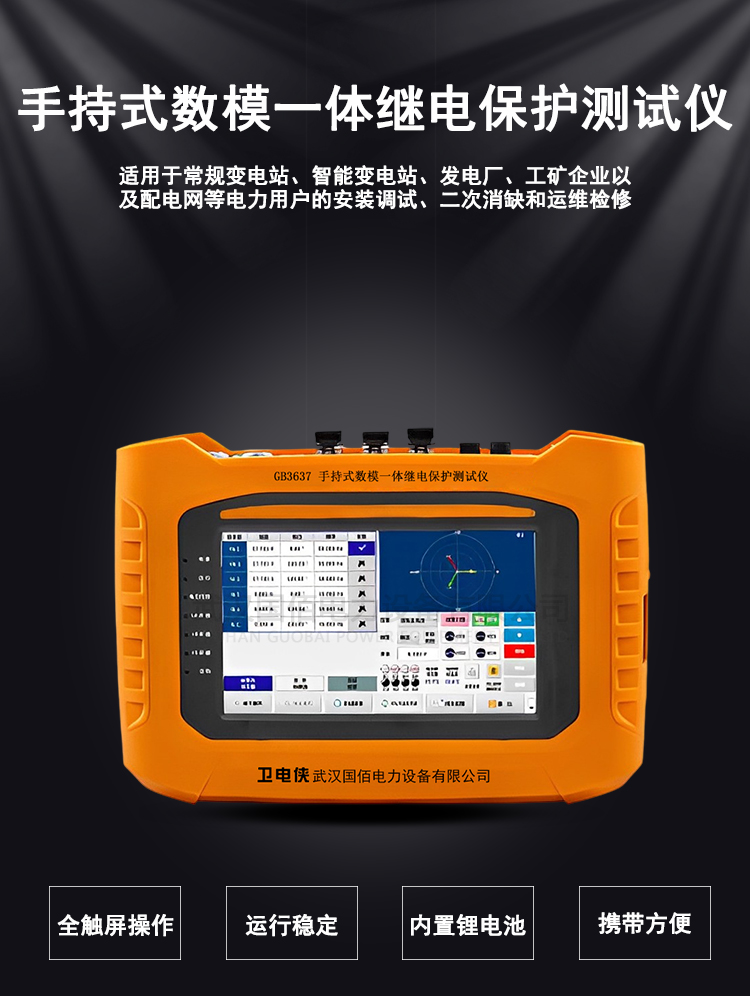

GB3637手持式數模一體繼電保護測試儀是一款集常規繼電保護測試、數字繼電保護測試、合并單元測試、報文分析測量、SCD文件解析及對比以及MMS相關服務功能于一體的手持式綜合測試儀器。測試儀采用模塊化設計，具有體積小、重量輕、測試功能豐富、軟件操作快捷方便等特點，整機采用手持設計，內置大容量鋰電池供電，使用7吋高清觸摸液晶屏，無按鍵全觸屏操作，方便現場使用。測試儀搭配高精度小型電流和電壓放大器模塊，輸出精度高，穩定性好，滿足繼電保護及自動裝置測試要求，可適用于常規變電站、智能變電站、發電廠、工礦企業以及配電網等電力用戶的安裝調試、二次消缺和運維檢修。

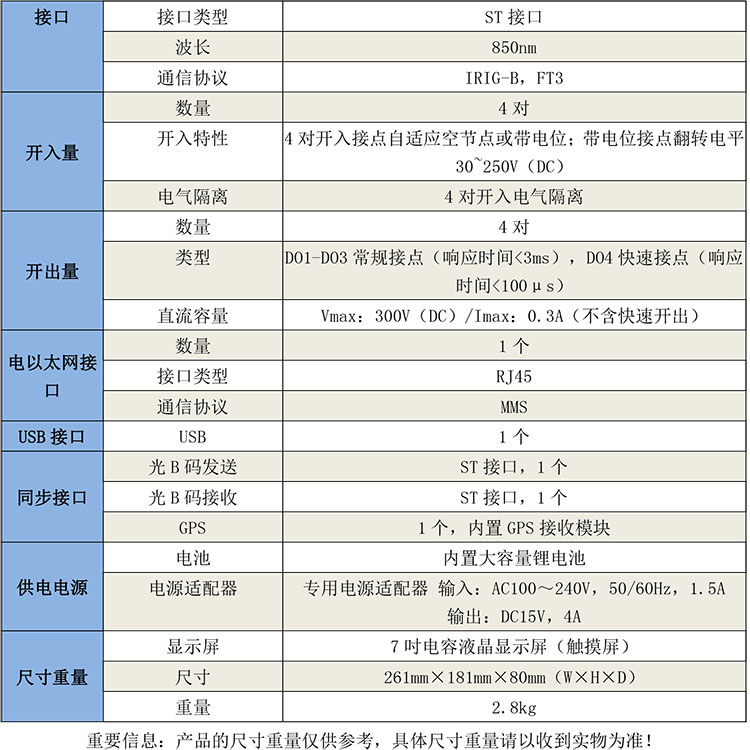

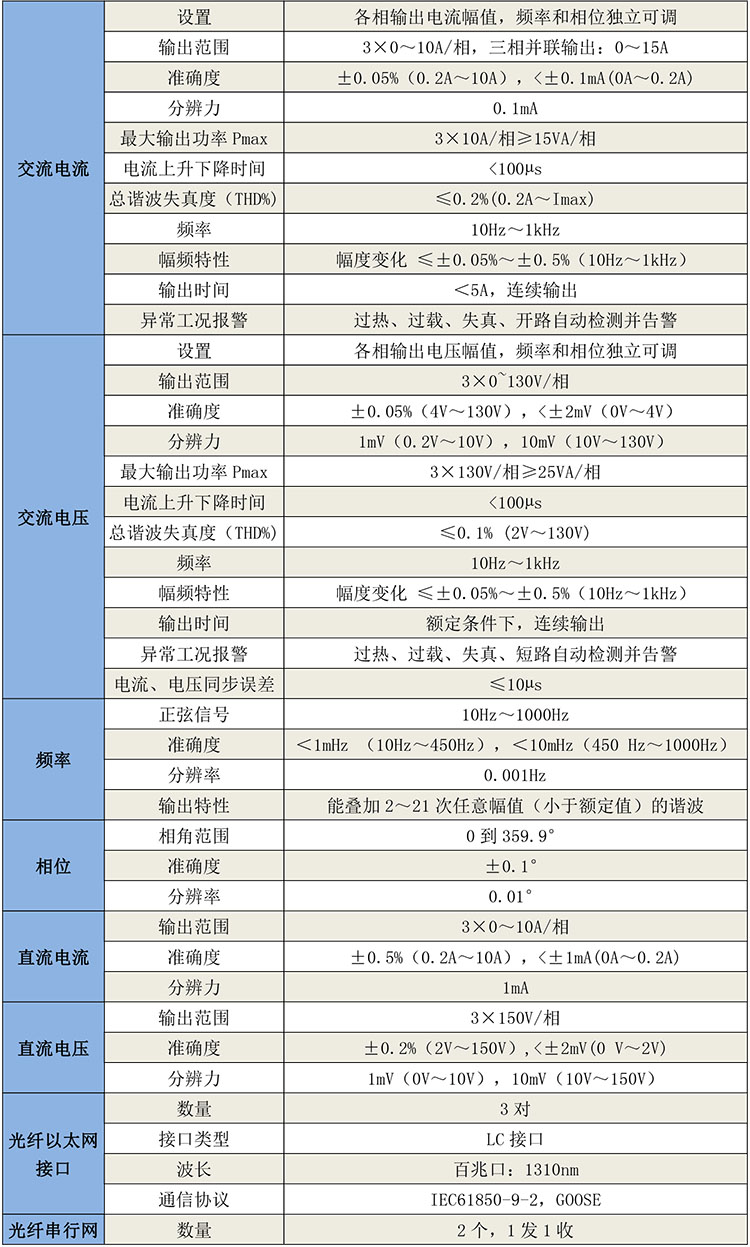

產品參數 Product Parameters

優勢特點 Advantage characteristics

1. 萬分之五的電流電壓輸出精度，滿足合并單元測試要求。

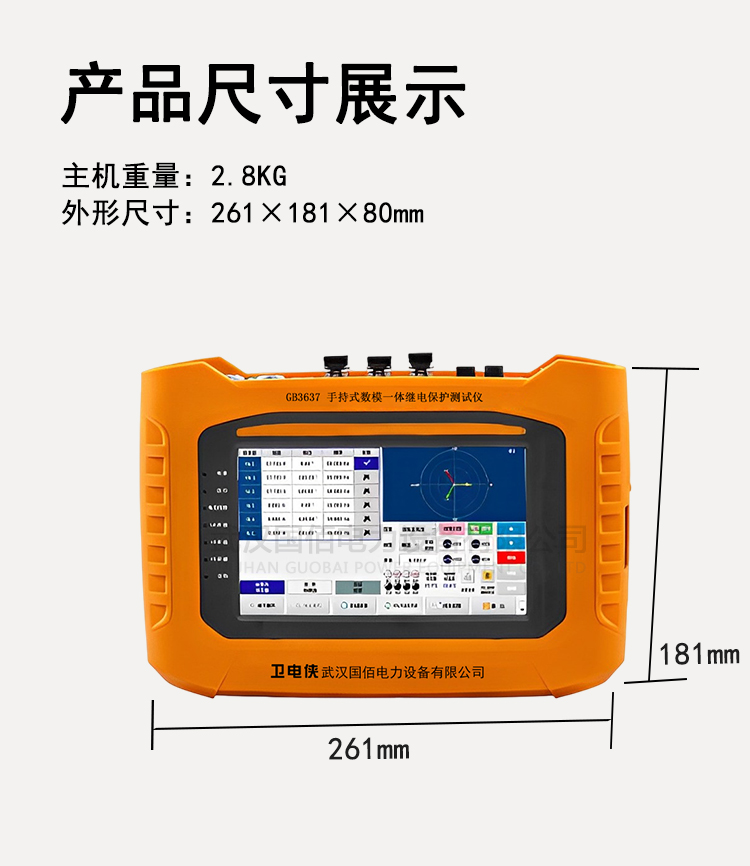

2. 手持式設計，體積小，重量輕，整機重量2.8kg，攜帶方便。

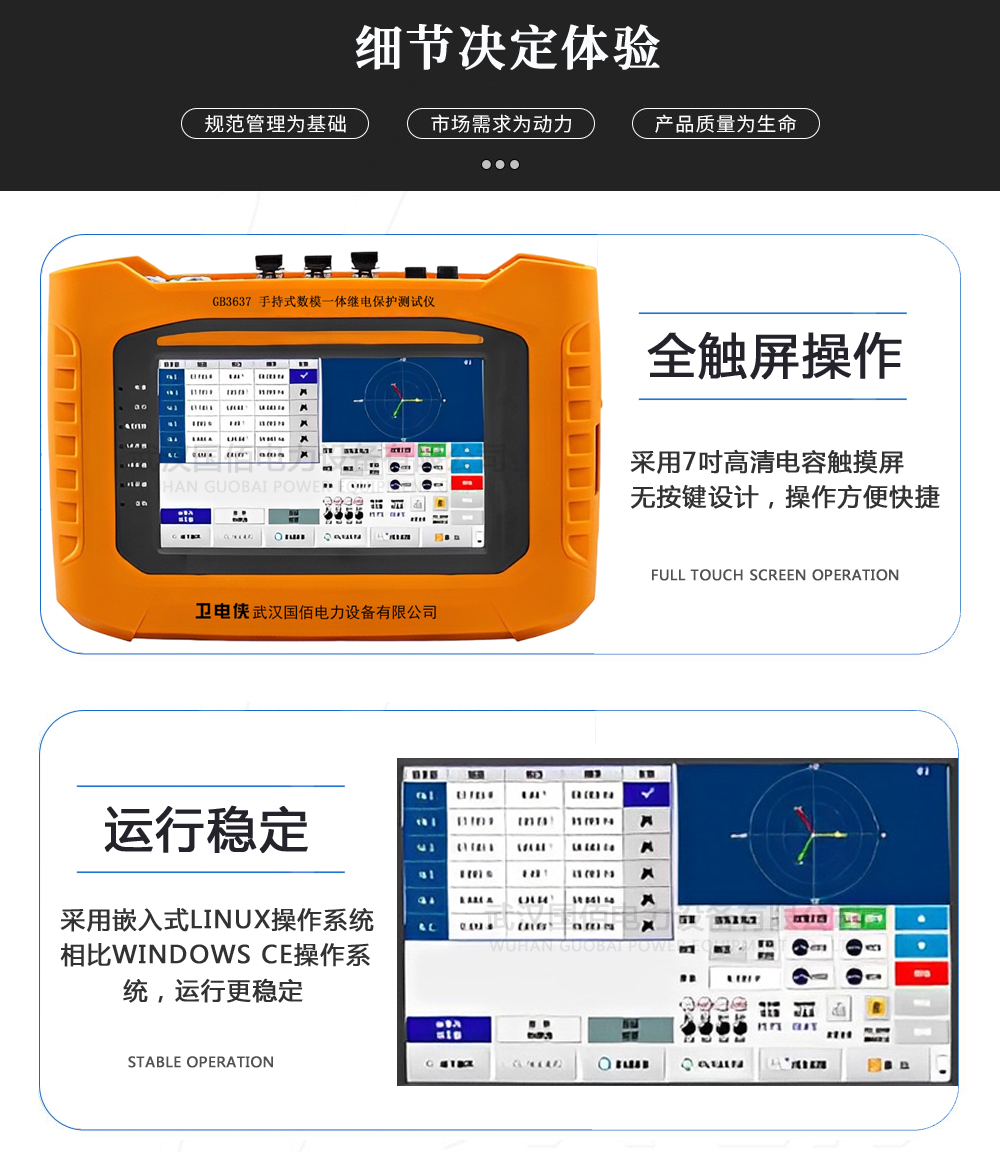

3. 采用7吋高清電容觸摸屏，無按鍵設計，全觸屏操作，操作方便快捷。

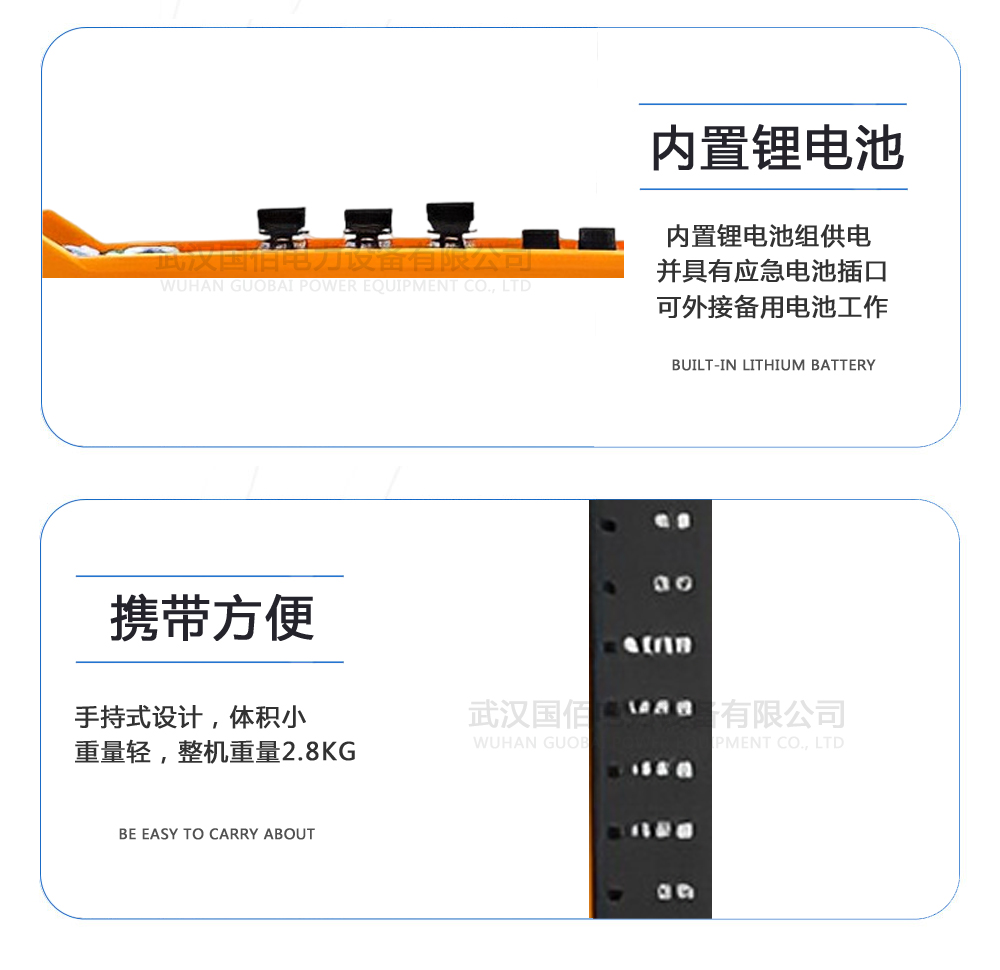

4. 內置鋰電池組供電，并具有應急電池插口，可外接備用電池工作。

5. 三相1A電流持續輸出時間可大于4小時。

6. 儀器采用嵌入式Linux操作系統，相比Windows CE操作系統，運行更穩定。

7. 測試軟件模塊適應Linux操作環境，更適合于觸摸操作，參數輸入和各種控制功能簡單易用，方便快捷。

8. 數模混合輸出方式，滿足“模擬量+GOOSE”的保護裝置測試要求。

9. 強大的SV和GOOSE報文分析能力，具有報文分析儀的功能。

10. 具有SCD文件比對及SCD文件圖形化功能。

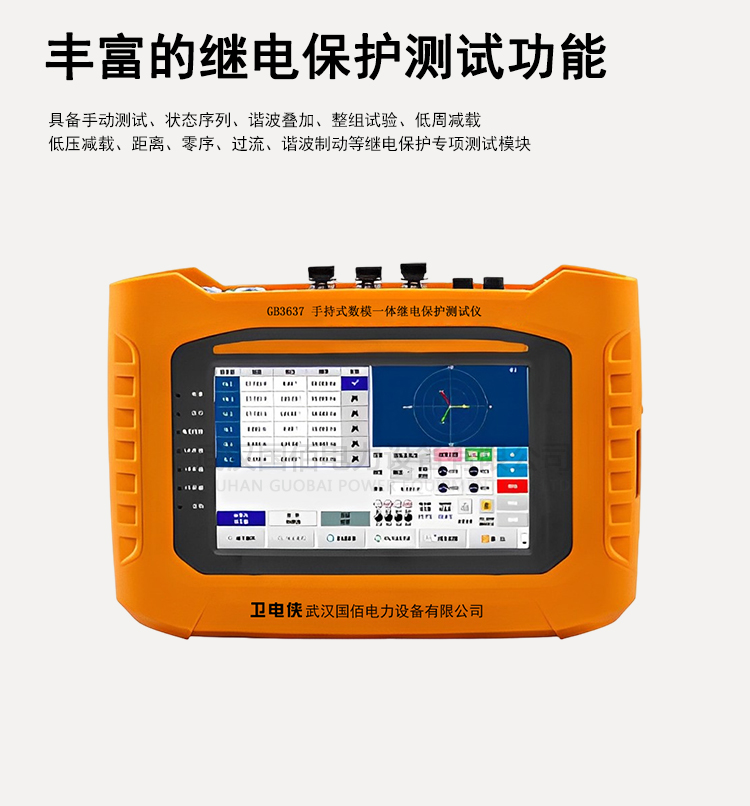

11. 豐富的繼電保護測試功能，具備手動測試、狀態序列、諧波疊加、整組試驗、低周減載、低壓減載、距離、零序、過流、諧波制動等繼電保護專項測試模塊。

12. 強大的異常工況報警功能，具備電壓源短路、電流源開路、過熱及信號失真檢測報警功能。

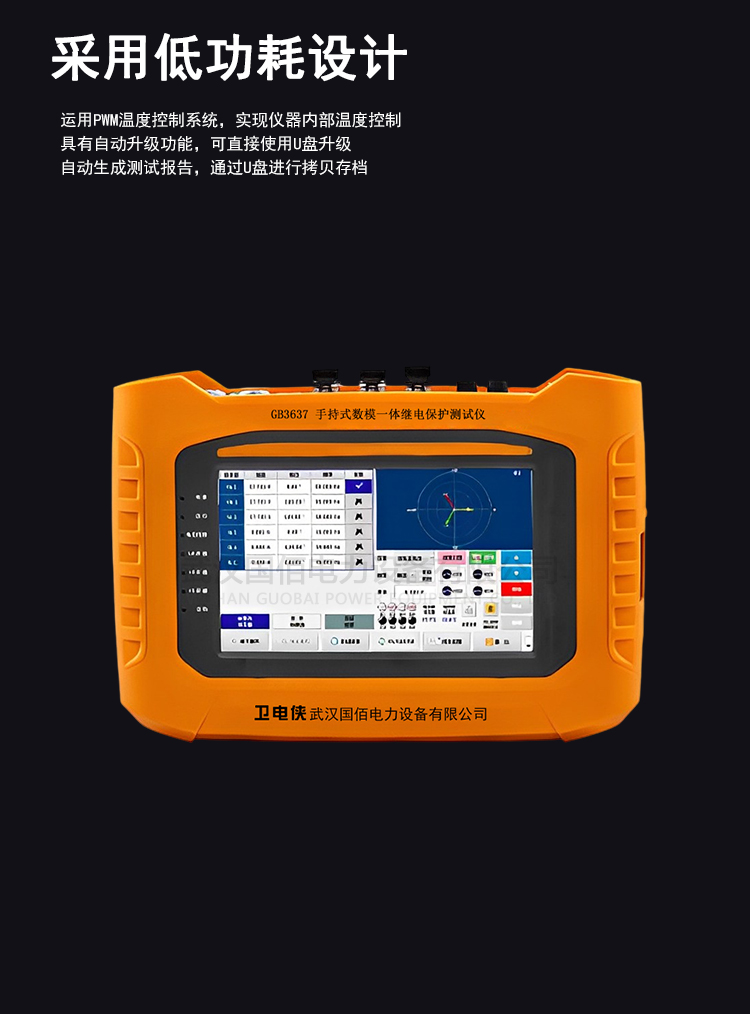

13. 采用低功耗設計，運用PWM溫度控制系統，實現儀器內部溫度控制。

14. 具有自動升級功能，可直接使用U盤升級。

15. 自動生成測試報告，通過U盤進行拷貝存檔。
