產品簡介 Product Introduction

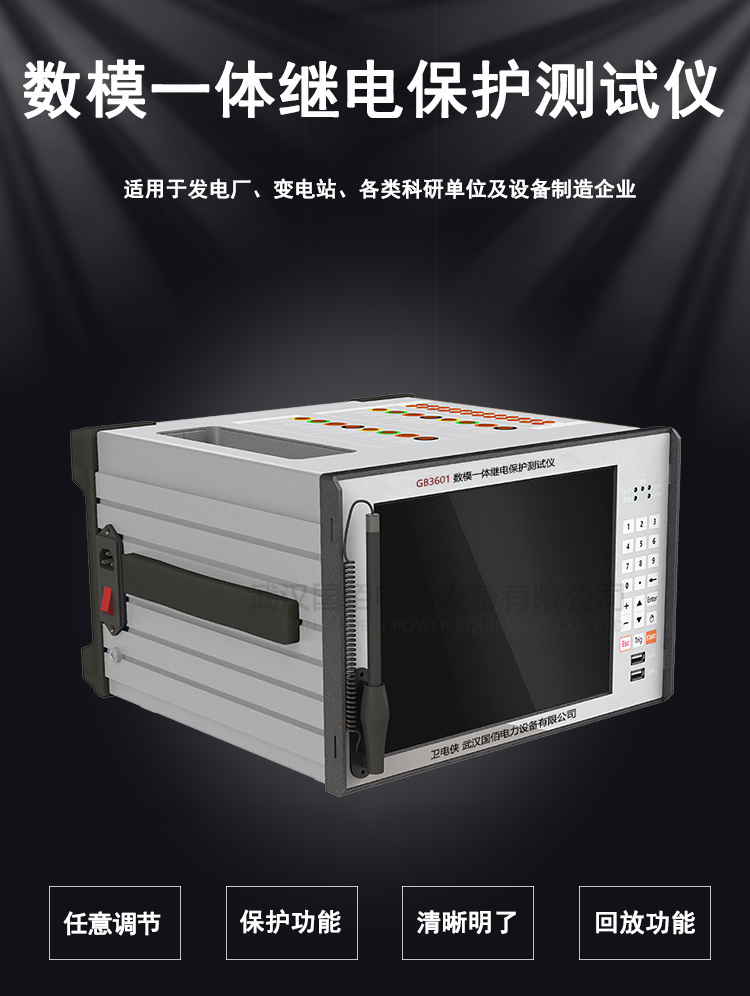

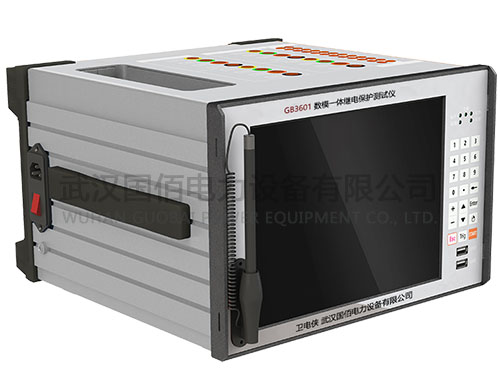

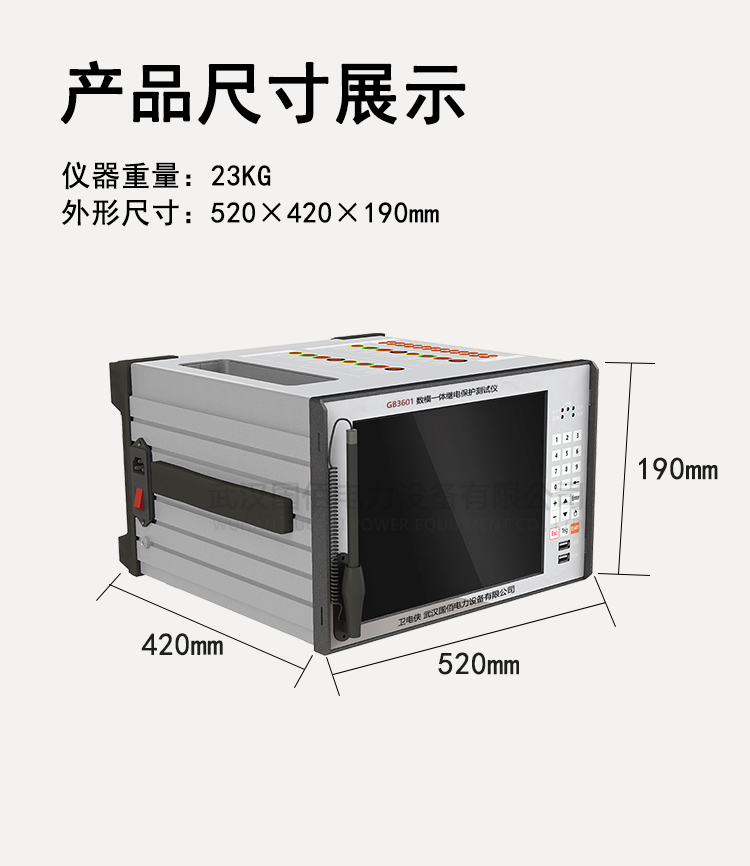

GB3601數模一體繼電保護測試儀是依據《DL/T 624-2010繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于 IEC61850 通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。產品配備高性能功率放大器并基于強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

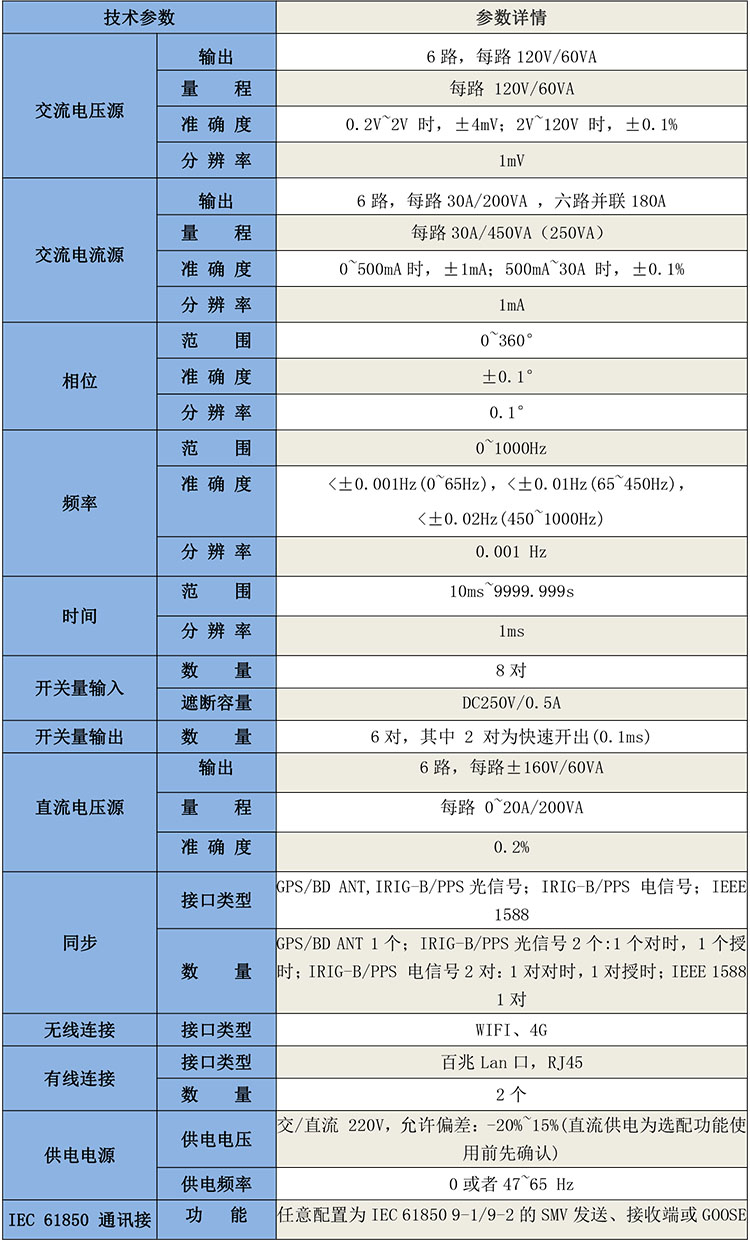

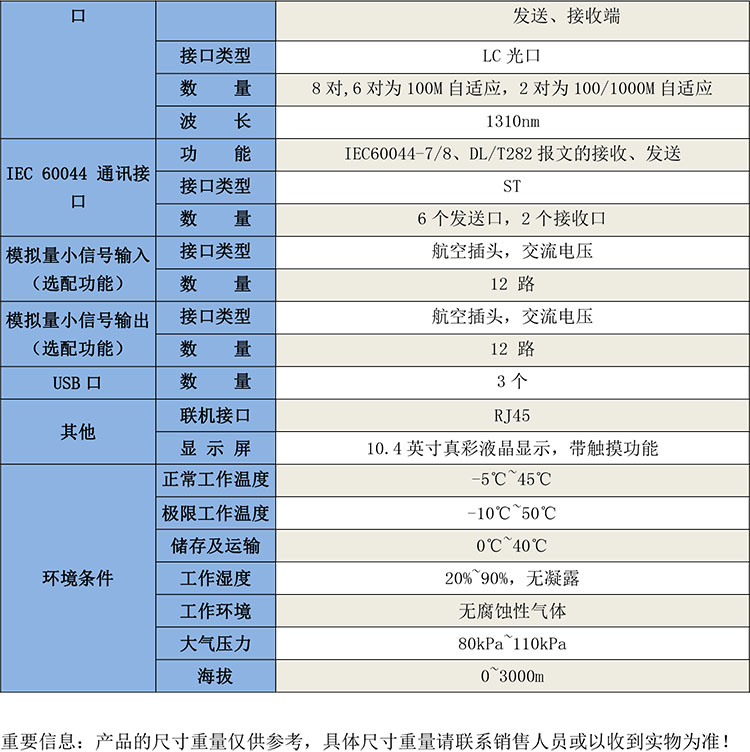

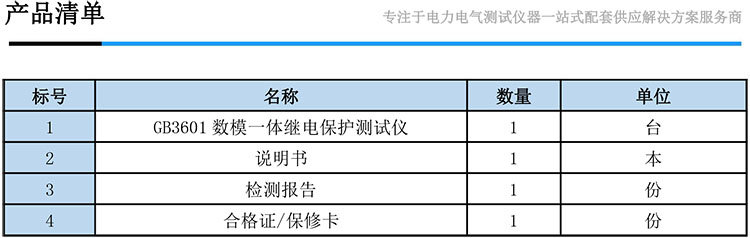

產品參數 Product Parameters

優勢特點 Advantage characteristics

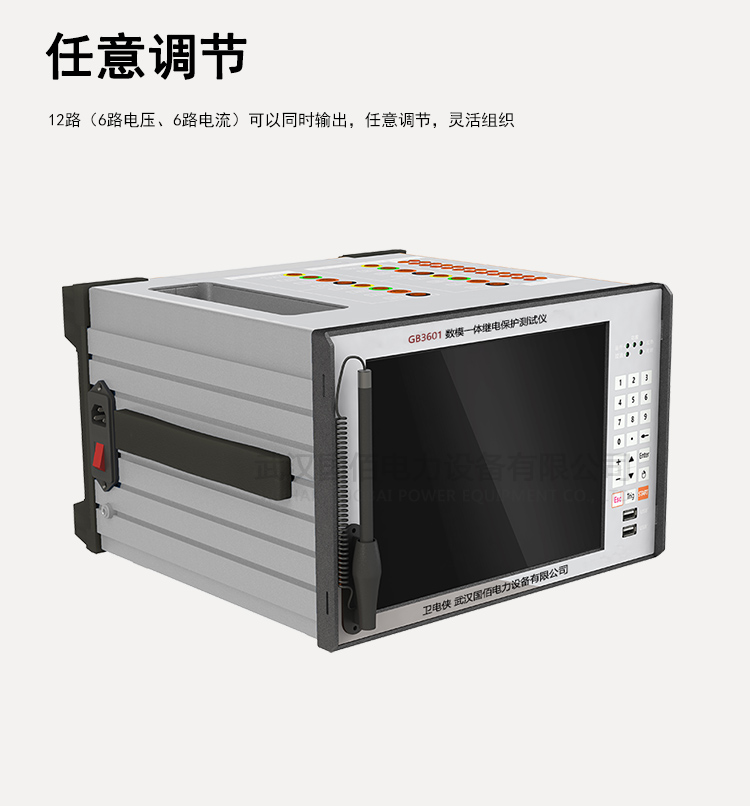

1. 12路（6路電壓、6路電流）可以同時輸出，任意調節，靈活組織。

2. 內置工控機，Windows系統，10.4″真彩液晶屏，光電軌跡球鼠標及小鍵盤操作。

3. 智能測試模塊。支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

4. 自動測試。具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；

5. 數字量/模擬量輸出?？蓪底只冸娬镜暮喜卧⒈Ｗo、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；

6. 模擬量及數字量同時輸出。支持同時進行模擬量、SV、FT3的輸出及GOOSE報文的收發；

7. 多種掃描模式。支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；

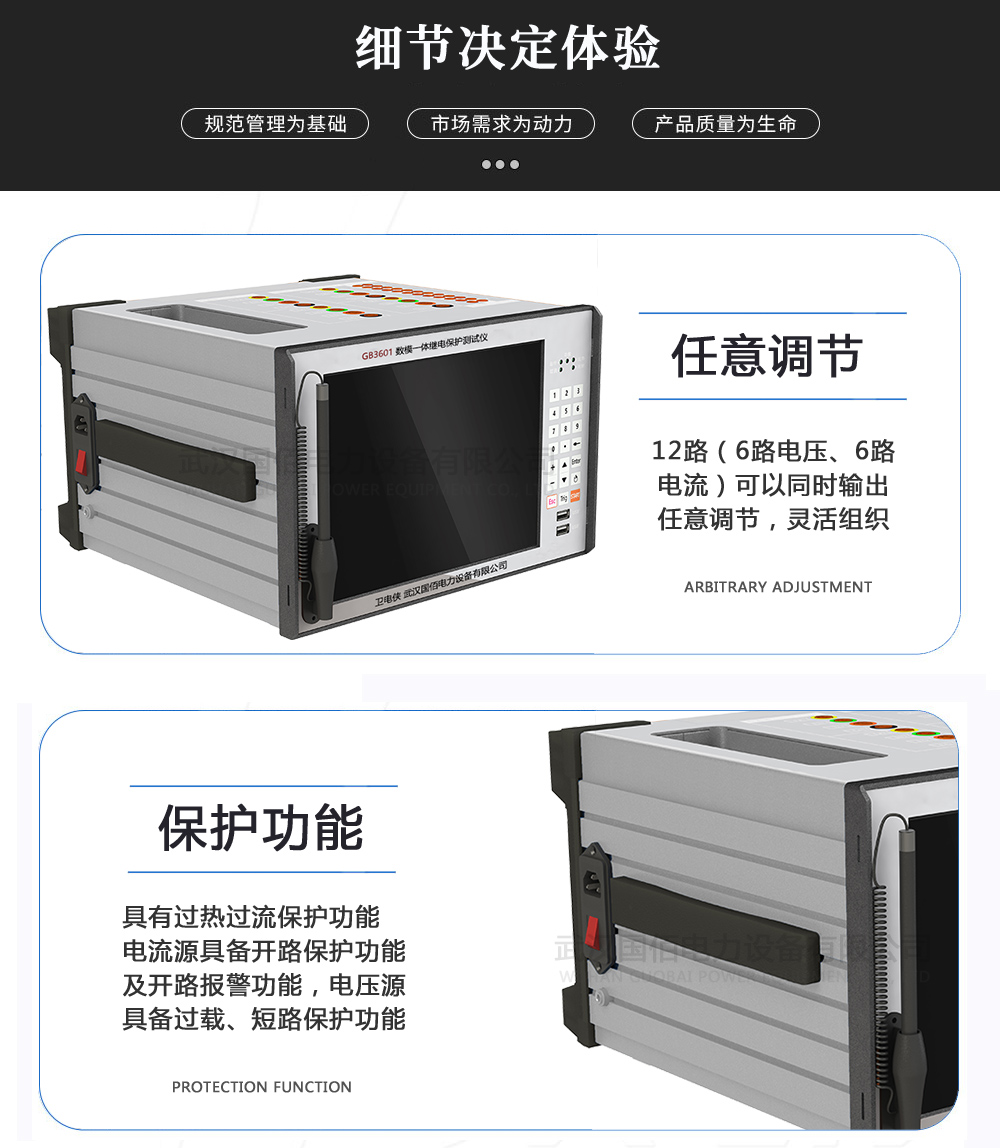

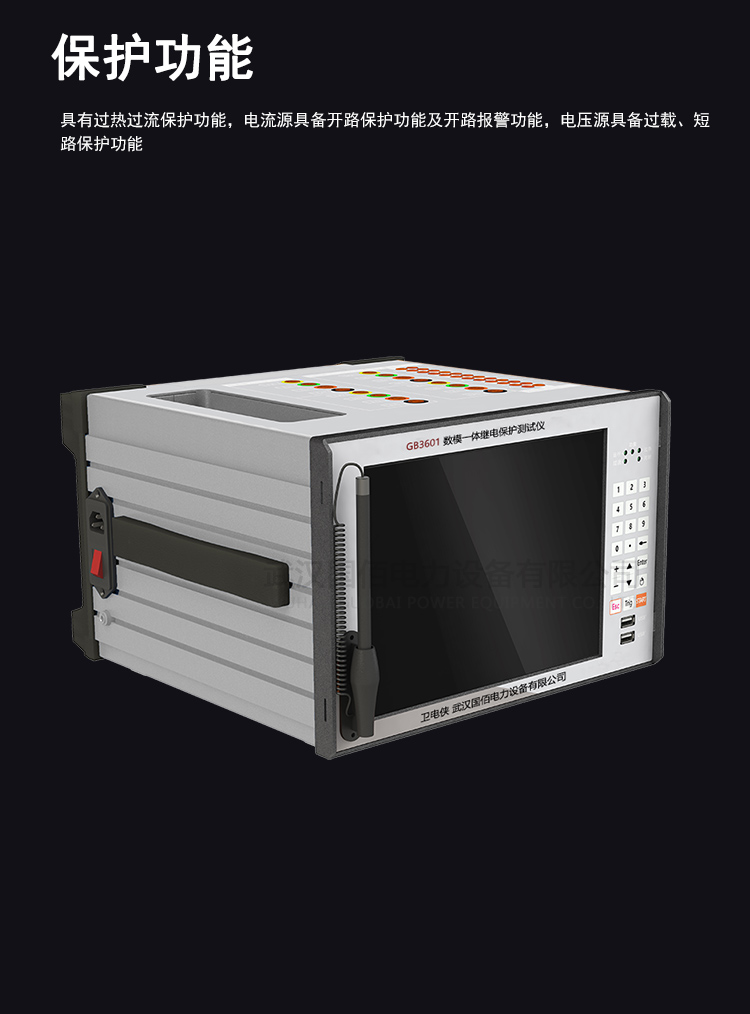

8. 安全及報警。具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；

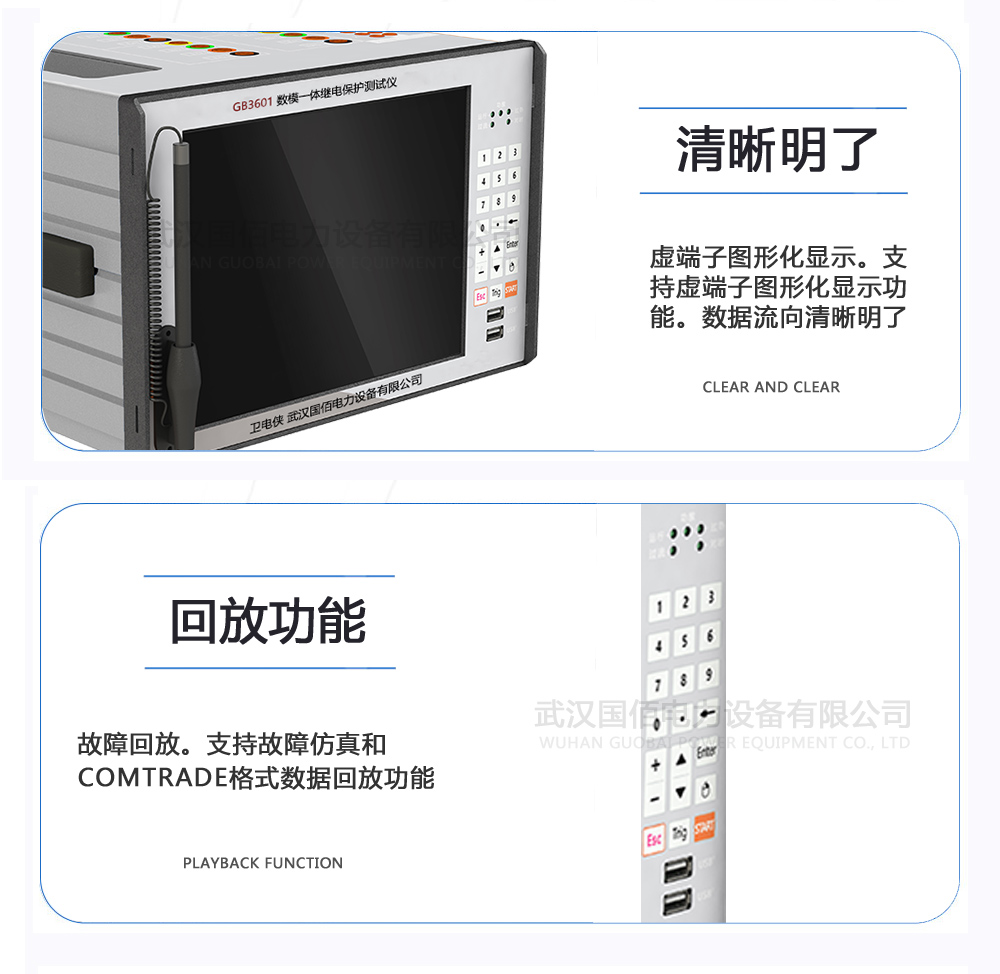

9. 虛端子圖形化顯示。支持虛端子圖形化顯示功能，數據流向清晰明了；

10. 報文同時收發。支持IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出。GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網接口收發；

11. FT3/擴展FT3。支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M/15M/20M 波特率 UART 編碼及5M/10M/20M 曼切斯特編碼；

12. 異常測試。具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；

13. 故障回放。支持故障仿真和COMTRADE格式數據回放功能；

14. MMS服務。具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；

15. 對時與授時。具備同步觸發功能，支持直接接入GPS/BD天線進行對時，也支持IRIG-B、PPS及PTP 1588對時方式并可支持對外輸出IRIG-B、PPS及PTP 1588授時信號；

16. 硬接點開入及開出。開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；

17. 報文接收及分析。具備報文接收及分析功能，可將接收到的報文用ZHNPA打開進行分析或導出

18. 單纖模式。光口支持單纖發送、單纖接收，支持光功率測試；

19. 模擬量小信號。配備模擬量小信號接口，支持12路模擬量小信號輸入，可測量-7V~ 7V 交流電壓；支持12路模擬量小信號輸出，可輸出-7V~7V交流電壓；

20. 觸摸操作。配備10.4吋高分辨率顯示屏，支持觸摸操作；

21. 無線連接。提供4G遠程測試功能，具備WiFi模塊，方便用戶使用；

22. 硬件齊全。具有8個100M-FX光口和8個FT3發送、1個FT3接收，模擬12個MU進行保護試驗，滿足母差和備自投試驗要求。

23. 可對符合IEC61850標準規范的各種數字化測控和保護單元進行檢定。

24. 可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。

25. 12相電流可方便進行三相差動保護測試，24相輸出可用于備自投、母差保護測試。

26. 可完成各種自動化程度高的大型復雜校驗工作：能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

27. 一機多用集保護、合并單元、智能終端測試與一體。
